OCZ Fatal1ty Series 1000 W – test zasilacza

Wykonaliśmy pomiary napięć podczas obciążenia, kiedy na naszej platformie był jednocześnie uruchomiony program Prime95 w trybie Large FFT oraz 3DMark Vantage (pozwala wykorzystać Quad SLI). Pracował on łącznie trzy godziny, w czasie których wykonaliśmy trzy pomiary poszczególnych napięć. Następnie sprawdziliśmy pracę PSU podczas spoczynku (uruchomiony komunikator, przeglądarka), tutaj także wykonaliśmy trzy pomiary w godzinowych odstępach. Na wykresach zobaczycie skrajne wartości w stresie oraz idle. Przypomnijmy sobie jak wygląda norma ATX 2.3 (według niej wyskalowaliśmy poniższe wykresy):

• 3.3V +/- 5% 3.14V - 3.46V
• 5V +/- 5% 4.75V - 5.25V
• 12V +/- 5% 11.40V - 12.60V

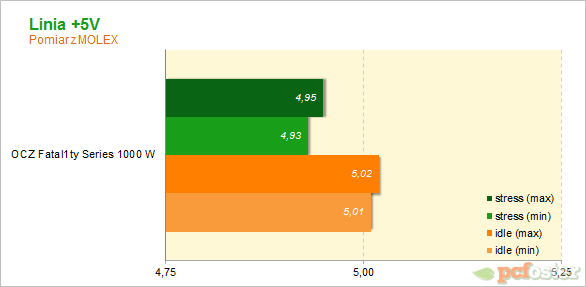

Wyniki pomiarów dla linii +3,3V i +5V

Jak wiecie linie te odpowiadają w naszych komputerach głównie za działanie pamięci RAM, dysków twardych oraz urządzeń podłączonych do USB. Pomiary napięcia +3,3V dokonywałem na kablu ATX 24PIN, a +5V na wtyczce MOLEX.

W przypadku zasilacza OCZ Fatal1ty Series 1000 W wahania napięć dla linii +3,3V i 5V okazują się praktycznie żadne. Różnice napięcia w czasie spoczynku wynoszą 0,01 V, pod obciążeniem zamykają się w granicach 0,03 V. W przypadku linii +5V rozbieżności są jeszcze mniejsze w spoczynku i wynoszą 0,01 V oraz 0,02 V w stresie. Przy dzisiejszych konfiguracjach sprzętowych linie te mają dużo mniejsze znaczenie, jednak nie można pozwolić sobie na wahania graniczące z poziomem bezpieczeństwa. Widzimy, że wahania występują, jednak są one zgodne z normą ATX 2.3.

Wyniki pomiarów dla linii +12V

Teraz najważniejsze pomiary, ponieważ właśnie ta linia odpowiada za najważniejsze komponenty komputera. Pomiarów dokonaliśmy w dwóch punktach pomiarowych: wtyczce MOLEX oraz wtyczce PCI-E 6-PIN.

Jak wiemy właśnie m.in. te wyniki ustalają rankingi wszelkich zasilaczy. Wahania, jakie zanotowaliśmy przy odczycie z gniazda MOLEX wynoszą: 0,01 V w spoczynku oraz 0,03 V w stresie co jest rezultatem wręcz doskonałym, jak na tak wymagającą platformę testową. Przy bardziej obciążonym złączu PCI-E 6-PIN zmiany napięcia zamknęły się w przedziale 0,03 V oraz 0,03 V, co oznacza, że mieściły się one bez problemu w granicach zgodności z normą ATX 2.3.

Hałas

Jeśli chodzi o hałas to wentylator jest głośniejszy, niż się spodziewaliśmy. Przy obrotach 2800 RPM w czasie maksymalnego obciążenia jest to jednak sytuacja normalna. Przy niższym poborze mocy, kiedy obraca się on odpowiednio wolniej, jest niesłyszalny – chłodzenia na GPU i CPU skutecznie zagłuszają jego pracę.

Sprawdziliśmy również jak wygląda pobór mocy podczas obciążenia oraz w czasie wykonywania mało wymagających czynności. Następnie na podstawienie naszych pomiarów obliczyliśmy sprawność zasilacz.  Wyniki poniżej.

Rzeczywiście jednostka OCZ Fatal1ty Series 1000 W spełnia założenia certyfikatu 80Plus GOLD. Minimalnie niższe wartości są w granicach błędu pomiarowego.

Na zakończenie prezentujemy Wam wynik temperatur na wylocie zasilacza:

Temperatury są raczej również dosyć wysokie, co jednak nie oznacza, że wentylator źle radzi sobie z grzejącymi się komponentami. Wartości pokazane na wykresie nie są groźne i nie powinny specjalnie obniżyć żywotności poszczególnych elementów.

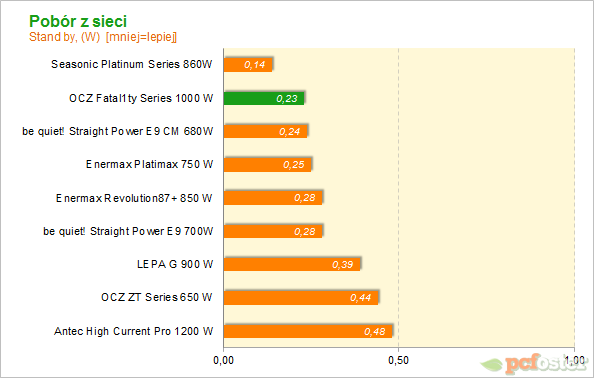

Pobór w trybie czuwania należy do jednych z najniższych z naszego zestawienia.
