In Win Commander III 700 W – test zasilacza

Wykonaliśmy pomiary napięć podczas obciążenia, kiedy na naszej platformie był jednocześnie uruchomiony program Prime95 w trybie Large FFT oraz 3DMark Vantage (pozwala wykorzystać Quad SLI). Pracował on łącznie trzy godziny, w czasie których wykonaliśmy trzy pomiary poszczególnych napięć. Następnie sprawdziliśmy pracę PSU podczas spoczynku (uruchomiony komunikator, przeglądarka), tutaj także wykonaliśmy trzy pomiary w godzinowych odstępach. Na wykresach zobaczycie skrajne wartości w stresie oraz idle. Przypomnijmy sobie jak wygląda norma ATX 2.3 (według niej wyskalowaliśmy poniższe wykresy):

• 3.3V +/- 5% 3.14V - 3.46V
• 5V +/- 5% 4.75V - 5.25V
• 12V +/- 5% 11.40V - 12.60V

Wyniki pomiarów dla linii +3,3V i +5V

Jak wiecie linie te odpowiadają w naszych komputerach głównie za działanie pamięci RAM, dysków twardych oraz urządzeń podłączonych do USB. Pomiary napięcia +3,3V dokonywałem na kablu ATX 24PIN, a +5V na wtyczce MOLEX.

W przypadku zasilacza In Win Commander III 700 W wahania napięć dla linii +3,3V i 5V okazują się niewielkie. Różnice napięcia w czasie spoczynku i stresie wynoszą 0,02 V. W przypadku linii +5V rozbieżności są takie same jak poprzednio i wynoszą odpowiednio 0,02 V. Przy dzisiejszych konfiguracjach sprzętowych linie te mają dużo mniejsze znaczenie, jednak nie można pozwolić sobie na wahania graniczące z poziomem bezpieczeństwa. Widzimy, że wahania występują, jednak są one zgodne z normą ATX 2.3.

Wyniki pomiarów dla linii +12V

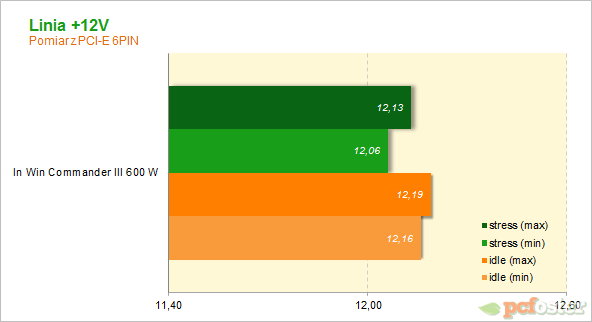

Teraz najważniejsze pomiary, ponieważ właśnie ta linia odpowiada za najważniejsze komponenty komputera. Pomiarów dokonaliśmy w dwóch punktach pomiarowych: wtyczce MOLEX oraz wtyczce PCI-E 6-PIN.

Jak wiemy właśnie m.in. te wyniki ustalają rankingi komputerowych zasilaczy. Wahania, jakie zanotowaliśmy przy odczycie z gniazda MOLEX wynoszą: 0,02 V w spoczynku oraz 0,03 V w stresie co jest rezultatem całkiem dobrym, jak na tak wymagającą platformę testową. Przy bardziej obciążonym złączu PCI-E 6-PIN zmiany napięcia zamknęły się w przedziale 0,03 V oraz 0,07 V, co oznacza, że mieściły się one w granicach zgodności z normą ATX 2.3.

Hałas

Przechodzimy do pomiaru głośności. Zastosowany w In Win Commander III 700 W wentylator 135 mm Adda z łożyskiem Double Ball-Bearing Fan jest cichy chłodzeniem jednak tylko przy niskim obciążeniu. Rozpędza się on wraz ze wzrostem obciążenia i przy maksymalnych obrotach jest już zdecydowanie słyszalny.

Sprawdziliśmy również jak wygląda pobór mocy podczas obciążenia oraz w czasie wykonywania mało wymagających czynności. Następnie na podstawienie naszych pomiarów obliczyliśmy sprawność zasilacz. Wyniki poniżej.

Jak pokazują nasze pomiary sprawność zasilacza In Win Commander III 700 W jest rzeczywiście bardzo wysoka i prawie (możliwy błąd pomiarowy) spełnia wymogi Złotego certyfikatu.

Na zakończenie prezentujemy Wam wynik temperatur na wylocie zasilacza:

Temperatury są bardzo dobre. Zdecydowanie niższe, niż w przypadku innych modeli o podobnej mocy, które testowaliśmy.

Pobór w trybie czuwania również jest bardzo niski, co jest zdecydowanym plusem tej jednostki.
