Cougar PowerX 550 W – test zasilacza

Wykonaliśmy pomiary napięć podczas obciążenia, kiedy na naszej platformie był jednocześnie uruchomiony program Prime95 w trybie Large FFT oraz 3DMark Vantage (pozwala wykorzystać Quad SLI). Pracował on łącznie trzy godziny, w czasie których wykonaliśmy trzy pomiary poszczególnych napięć. Następnie sprawdziliśmy pracę PSU podczas spoczynku (uruchomiony komunikator, przeglądarka), tutaj także wykonaliśmy trzy pomiary w godzinowych odstępach. Na wykresach zobaczycie skrajne wartości w stresie oraz idle. Przypomnijmy sobie jak wygląda norma ATX 2.3 (według niej wyskalowaliśmy poniższe wykresy):

• 3.3V +/- 5% 3.14V - 3.46V
• 5V +/- 5% 4.75V - 5.25V
• 12V +/- 5% 11.40V - 12.60V

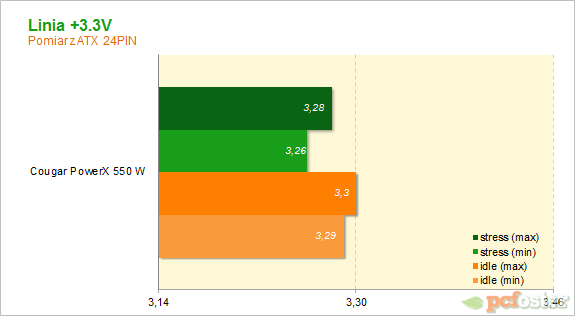

Wyniki pomiarów dla linii +3,3V i +5V

Jak wiecie linie te odpowiadają w naszych komputerach głównie za działanie pamięci RAM, dysków twardych oraz urządzeń podłączonych do USB. Pomiary napięcia +3,3V dokonywałem na kablu ATX 24PIN, a +5V na wtyczce MOLEX.

W przypadku zasilacza Cougar PowerX 550 W wahania napięć dla linii +3,3V i 5V okazują się niewielkie. Różnice napięcia w czasie spoczynku wynoszą 0,01 V, natomiast w stresie 0,02 V. W przypadku linii +5V rozbieżności są mniejsze niż poprzednio i wynoszą 0,02 V w spoczynku i 0,03 V pod obciążeniem. Przy dzisiejszych konfiguracjach sprzętowych linie te mają dużo mniejsze znaczenie, jednak nie można pozwolić sobie na wahania graniczące z poziomem bezpieczeństwa. Widzimy, że wahania występują, jednak są one zgodne z normą ATX 2.3.

Wyniki pomiarów dla linii +12V

Teraz najważniejsze pomiary, ponieważ właśnie ta linia odpowiada za najważniejsze komponenty komputera. Pomiarów dokonaliśmy w dwóch punktach pomiarowych: wtyczce MOLEX oraz wtyczce PCI-E 6-PIN.

Jak wiemy właśnie m.in. te wyniki ustalają rankingi komputerowych zasilaczy. Wahania, jakie zanotowaliśmy przy odczycie z gniazda MOLEX wynoszą: 0,02 V w spoczynku oraz 0,05 V w stresie co jest rezultatem całkiem dobrym, jak na tak wymagającą platformę testową. Przy bardziej obciążonym złączu PCI-E 6-PIN zmiany napięcia zamknęły się w przedziale 0,04 V oraz 0,08 V, co oznacza, że mieściły się one w granicach zgodności z normą ATX 2.3.

Hałas

Przechodzimy do pomiaru głośności. Zastosowany w Cougar PowerX 550 W wentylator 120 mm z regulacją automatyczną jest cichym chłodzeniem nawet przy dużym obciążeniu. Zrobił na nas lepsze wrażenie, niż wiele popularniejszych śmigieł. Trzeba jednak przyznać, że kto, jak kto, ale Cougar zna się na produkcji wentylatorów.

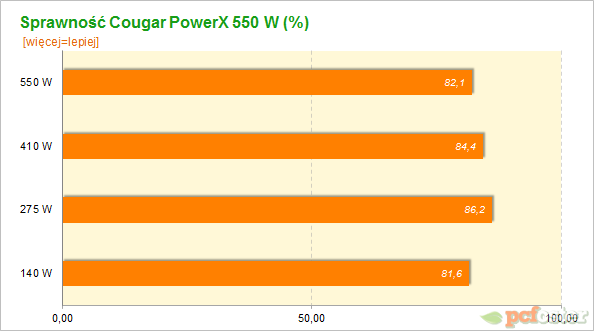

Sprawdziliśmy również jak wygląda pobór mocy podczas obciążenia oraz w czasie wykonywania mało wymagających czynności. Następnie na podstawienie naszych pomiarów obliczyliśmy sprawność zasilacz. Wyniki poniżej.

Jak pokazują nasze pomiary sprawność zasilacza Cougar PowerX 550 W jest rzeczywiście bardzo wysoka i spełnia wymogi brązowego certyfikatu.

Na zakończenie prezentujemy Wam wynik temperatur na wylocie zasilacza:

Temperatury są stosunkowo niskie. Co prawda, nie są zgodne z zapewnieniami producenta o temperaturze nie przekraczającej 40 stopni pod obciążeniem.

Pobór w trybie czuwania jest niski, co również należy podkreślić i zapisać na listę zalet tej konstrukcji.
