Seasonic M12II-850 Bronze – test zasilacza

Jak już wspomnieliśmy na początku zasilacz oferuje modułowe okablowanie, bowiem na stałe nie zostały podłączone żadne kable, nawet te z wtyczką ATX 20 +4 pin, EPS12V czy chociaż jedno PCI-E.

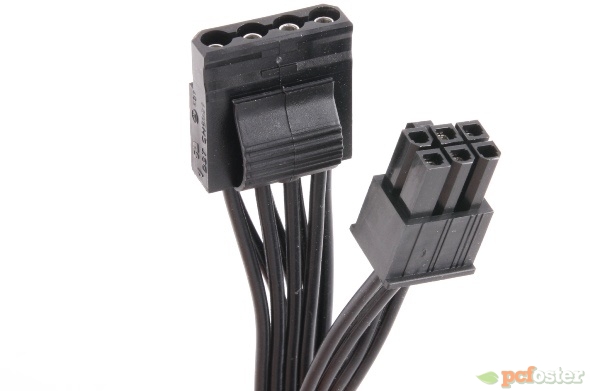

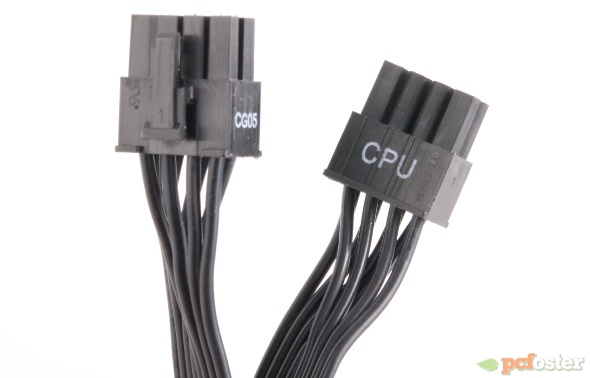

W skład wtyczek umieszczonych na kablach modularnych wchodzą:

• 1x [20+4 pin ATX12V] – 610 mm
• 3x [6 +2 pin PCI-E] - 650 mm
• 1x [8 pin EPS12V] - 650 mm
• 1x [4+4 pin EPS12V] - 650 mm
• 2x [4x SATA] - 310 mm + 150 mm + 150 mm + 150 mm
• 1x [2x SATA] - 270 mm + 150 mm
• 1x [3x Molex] - 340 mm + 150 mm + 150 mm
• 1x [2x Molex] - 270 mm + 150 mm
• 1x [FDD] - złącze Molex + 101 mm

Czyli sumarycznie otrzymujemy następujące wtyczki:
• 1x 20 +4 pin (ATX12V)
• 1x 4 +4 pin (EPS12V)
• 1x 8-pin (EPS12V)
• 6x 6 +2 pin (PCI-E)
• 10x SATA
• 5x 4 pin Molex
• 1x FDD

Duży plus w tym miejscu dla Seasonica za umożliwienie podłączenia kabla z drugą wtyczką EPS12V oraz zastosowanie odstępów pomiędzy poszczególnymi złączami o 150 mm. To jest w pełni wystarczająca długość. Oprócz tego warto podkreślić całkiem niezłe i elastyczne oploty, które dobrze chronią poszczególne przewody. Warto jednak zwrócić uwagę, że model ten oferuje podobnie, jak 650 W i 750 W jednostki, cztery wtyczki PCI-E. Wydaje nam się, że w przypadku naszego modelu przydałaby się jedna para więcej. Oczywiście zdajemy sobie sprawę, że potrzebna będzie ona tylko w jednym na sto przypadków.

Wnętrze
Rozkręcając każdy zasilacz poddajemy ocenie to co znajdziemy w środku. Przede wszystkim staramy się ocenić jakość kondensatorów po stronie pierwotnej i wtórnej oraz ogólny wygląd, czyli jakość montażu czy dbałość o szczegóły. W tym przypadku oglądamy oryginalną platformę Seasonic.

Filtracja, a dokładnie jej pierwszy etap zachodzi już przy gniazdku zasilania na pionowo umieszczonej płytce PCB z jednym kondensatorem typu X, dwoma Y i jedną cewką. Pozostałe elementy, czyli 2x kondensator Y, 1x X, 2x cewka i warystor MOV znajdują się już na płytce głównej. Obok widzimy dwa równolegle połączone kondensatory elektrolityczne od firmy Nippon Chemi-Con (400 V, 2x 330 uF), które mogą pracować w temperaturze do 105 stopni Celsjusza. Oprócz tego mamy także kondensatory Rubycon, które także sprawdzają się w tak wysokich temperaturach.

Na kolejnej prostopadłej płytce PCB umieszczono kontroler PCF/PWM o oznaczeniu CM6802 oraz układ scalonego PS223 odpowiedzialny za zabezpieczenia OVP, UVP, OCP i OTP. Opisywana przez nas konstrukcja korzysta z projektu DC-DC, który pozwala na redukcję strat energii oraz na optymalną regulację napięcia przy obciążeniu dynamicznym i niesymetrycznym. Linie +3,3 V i +5 V są generowane przez dwa oddzielne moduły, które konwertują napięcie +12 V na mniejsze wartości.

Projekt Seasonica jest bardzo dobrze rozplanowany. Widzimy kilka rzędów radiatorów, które umieszczono wzdłuż całej płytki drukowanej. Mają one zapewnić odprowadzenie nadmiaru ciepła.

Na laminacie z modularnymi złączami mamy kontroler rezonansowy. FETS reguluje szynę +12 V. Jakość lutowania oceniamy na bardzo dobre/idealne.

Zastosowany tutaj wentylator 120 mm to AD1212UB-A70GL od ADDA Corp. Zbudowany jest on z 7 łopatek i łożyska kulkowego. Jego pobór mocy wynosi 6 W przy prądzie 0,5 A. Może się on kręcić z maksymalną prędkością 2500 RPM przy przepływie powietrza 98,6 CFM i natężeniu szumów 43,3 dBA.
