Noctua NF-A14 i NF-A15 – test wentylatorów

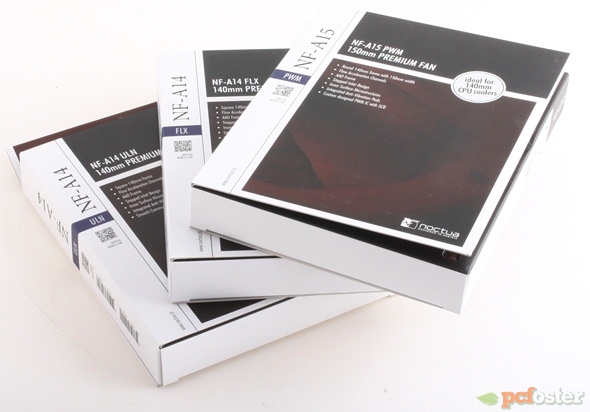

Nowe wentylatory od firmy Noctua zostały zapakowane w takie same, tyle, że większe kartonowe pudełka, na których umieszczono masę istotnych informacji. Otwierają się one zarówno z przodu, jak i z tyłu, a pod pokrywkami możemy znaleźć dokładny opis zastosowanych technologii wraz z ich graficzną prezentacją.

Pierwszy z testowanych śmigieł to NF-A14 ULN. Model ten jest przeznaczony przede wszystkim dla osób, które szukają bardzo cichych rozwiązań. W zestawie z wentylatorem producent dostarczył nam sporo dodatków. Są to między innymi: cztery wkręty montażowe, cztery silikonowe kołki, adapter do redukcji obrotów z 800 RPM do 650 RPM, przedłużacz kabla 3-pin oraz adapter z końcówkami Molex/3-pin.

Dokładne wymiary tej konstrukcji to 140 x 140 x 25 mm. Podłączamy go do komputera za pomocą wtyczki 3-pin. Zastosowano tutaj łożyskowanie SSO2 Bearing oraz geometrię łopatek A-Seires z technologią Flow Acceleration Channels i AAO (Advanced Acoustic Optimisation).

Przepływ powietrza wynosi 79,8 m3/h, natężenie hałasu 11,9 dBA i ciśnienie statyczne 0,69 mm H2O, natomiast z adapterem LNA 66,4 m3/h, 9,1 dBA i 0,42 mm H2O. Noctua podaje, że żywotność ich wentylatorów wynosi powyżej 150 tysięcy godzin.

W stosunku do popularnych śmigieł NF-F12 PWM tutaj wprowadzono na łopatkach dodatkowe wypustki, czy też kanały o nazwie Flow Acceleration Channels, które mają zapewnić lepsze kierowanie powietrza i redukcję zawirowań powietrza. Ważną zmianą jest także zastosowanie schodkowej, wewnętrznej krawędzi ramki wentylatora. Technologia nazwana Stepped Inlet Design, ma za zadanie przyciągać do swoich krawędzi zasysane powietrze.

Na narożnikach ramki umieszczono dodatkowo brązowe gumki, które mają za zadanie redukcję przenoszonych wibracji. Zostały one fachowo nazwane AAO Frame i zastosowano je głównie z myślą o montażu na metalowych radiatorach, które mając kontakt z plastikiem powodują mocne drgania, co przekłada się na większy hałas.

Zmianie uległ również magnetyczny wirnik SSO, który jest teraz wykonany w drugiej generacji. Co to oznacza w praktyce? Noctua podaje, że zastosowano wzmocnione siły pola magnetycznego, które podtrzymują wirnik w czasie pracy, a dzięki temu tarcie jest zminimalizowane. Takie rozwiązanie ma wpływ przede wszystkim na żywotność wentylatora.

Drugim śmigłem, które austriacki producent wprowadził na rynek jest model NF-A14 FLX. Produkt ten jest dedykowany przede wszystkim dla osób, które szukają wysokiej wydajności, jednak nie chcą rezygnować z niskiego poziomu hałasu.

Również w tym przypadku mamy wymiary 140 x 140 x 25 mm, złącze 3-pin oraz wirnik i łopatki tego samego typu. Model ten pracuje z prędkością obrotową 1200 RPM, a po zastosowaniu adaptera LNA 1050 RPM. Dodatkowo w zestawie otrzymujemy drugi adapter (ULNA), który pozwala na redukcję obrotów do wartości 900 RPM. Przepływ powietrza wynosi 115,5 m3/h, generowany hałas 19,2 dBA, a ciśnienie statyczne 1,51 mm H2O. Z adapterem LNA wartości te prezentują się następująco: 101,9 m3/h, 16,4 dBA i 1,18 mm H2O. Natomiast z adapterem ULNA wynoszą: 88,7 m3/h, 13,8 dBA i 0,89 mm H2O. Wentylator ten tak, samo jak poprzednik będzie pracował minimum 150000 godzin. Wizualnie wersja FLX od ULN nie różni się niczym. Zmiany dotyczą wyposażenia (dodatkowy adapter) i silnika.

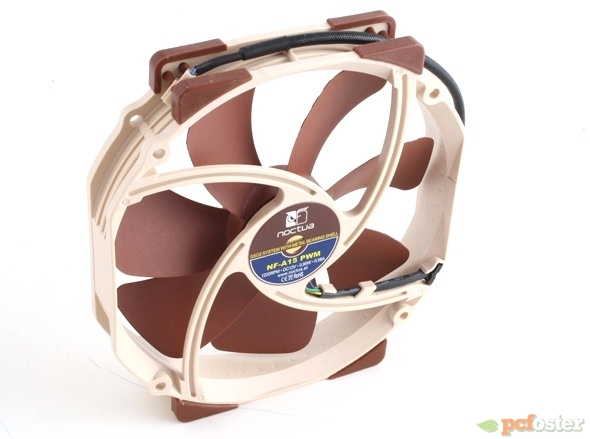

Wyjątkowo ciekawie prezentuje się trzeci model, który poddaliśmy testom. Jest to jednostka NF-A15 PWM. Zgodnie z oznaczeniami spodziewać się możemy modelu o średnicy 150 mm i rzeczywiście tak jest, jednak nie do końca. Wentylator ma wymiary 140 x 150 x 25 mm, a jego otwory montażowe zostały ustawione tak, żeby był kompatybilny z rozstawem 120 mm. Jak sama nazwa wskazuje śmigła są sterowane poprzez system PWM, czyli regulowane automatycznie w zależności od potrzeb komputera.

Zgodnie z tym wentylator podłączamy do płyty głównej za pomocą złącza 4-pin PWM. Producent zastosował w tym modelu taką samą geometrię łopatek, to samo łożysko i identyczne ramki, jak w przypadku wersji NF-A14. Model NF-A15 pracuje z prędkością maksymalną 1200 RPM, co pozwala na przepływ na poziomie 115,5 m3/h przy ciśnieniu statycznym 1,51 mm H2O i natężeniu hałasu 19,2 dBA. Po zastosowaniu adapteru LNA wartości wynoszą kolejno: 900 RPM, 88,7 m3/h, 13,8 DBA i 0,89 mm H2O. MTBF również określono na 150 tysięcy godzin.

W zestawie producent oprócz reduktora obrotów, wkrętów i kołków montażowych umieścił przedłużacz oraz rozgałęźnik, który pozwala na podpięcie pod jedno gniazdo 3-pin na płycie głównej dwóch wentylatorów.
