Moc, stabilność i cisza?
be quiet! Straight Power E9 – test zasilaczy
191243
10Spis treści
Wykonaliśmy pomiary napięć podczas obciążenia, kiedy na naszej platformie był jednocześnie uruchomiony program Prime95 w trybie Large FFT oraz 3DMark Vantage (pozwala wykorzystać Quad SLI). Pracował on łącznie trzy godziny, w czasie których wykonaliśmy trzy pomiary poszczególnych napięć. Następnie sprawdziliśmy pracę PSU podczas spoczynku (uruchomiony komunikator, przeglądarka), tutaj także wykonaliśmy trzy pomiary w godzinowych odstępach. Na wykresach zobaczycie skrajne wartości w stresie oraz idle. Przypomnijmy sobie jak wygląda norma ATX 2.3 (według niej wyskalowaliśmy poniższe wykresy):
- 3.3V +/- 5% 3.14V - 3.46V
- 5V +/- 5% 4.75V - 5.25V
- 12V +/- 5% 11.40V - 12.60V
Wyniki pomiarów dla linii +3,3V i +5V
Jak wiecie linie te odpowiadają w naszych komputerach głównie za działanie pamięci RAM, dysków twardych oraz urządzeń podłączonych do USB. Pomiary napięcia +3,3V dokonywałem na kablu ATX 24PIN, a +5V na wtyczce MOLEX.
W przypadku zasilaczy be quiet! Straight Power E9 wahania napięć dla linii +3,3V i 5V okazują się bardzo małe. Różnice napięcia w czasie spoczynku wynoszą średnio 0,05 V, pod obciążeniem zamykają się w granicach 0,07 V. W przypadku linii +5V rozbieżności są co ciekawe jeszcze mniejsze i wynoszą średnio 0,015 V w spoczynku oraz 0,045 V w stresie. Przy dzisiejszych konfiguracjach sprzętowych linie te mają dużo mniejsze znaczenie, jednak nie można pozwolić sobie na wahania graniczące z poziomem bezpieczeństwa. Różnice w porównaniu do innych testowanych u nas konstrukcji są dosyć duże, jednak zupełnie nie groźne.

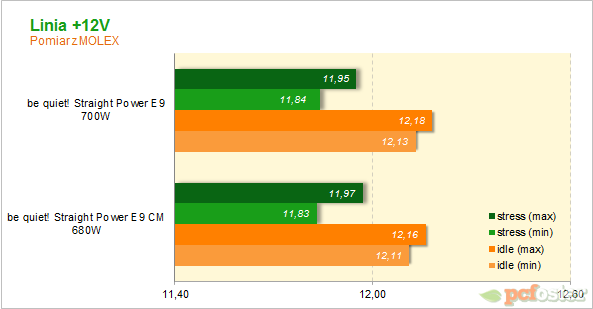

Wyniki pomiarów dla linii +12V
Teraz najważniejsze pomiary, ponieważ właśnie ta linia odpowiada za najważniejsze komponenty komputera. Pomiarów dokonaliśmy w dwóch punktach pomiarowych: wtyczce MOLEX oraz wtyczce PCI-E 6-PIN.
Jak wiadomo właśnie m.in. te wyniki świadczą o stabilności i jakości zasilaczy komputerowych. Wahania, jakie zanotowaliśmy przy odczycie z gniazda MOLEX wynoszą: 0,05 V w spoczynku oraz 0,11-0,14 V w stresie co jest bardzo dobrym rezultatem, jak na tak wymagającą platformę testową. Przy bardziej obciążonym złączu PCI-E 6-PIN zmiany napięcia zamknęły się w przedziale około 0,07 V oraz 0,14-0,17 V, co oznacza, że mieściły się one bez problemu w granicach zgodności z normą ATX 2.3.
Hałas
W kwestii poziomu hałasu generowanego przez be quiet! Straight Power E9 jest bardzo dobrze Wentylator o średnicy 135 mm z serii SilentWings nawet przy maksymalnym obciążeniu jest ledwie słyszalny, przez co nie przeszkadza w czasie pracy. Jak widzimy granica wynosi 50-60 % obciążenia, po przekroczeniu której śmigła zdecydowanie przyspieszają.
Powyżej jeszcze rzut oka na informacje podawane przez producenta.
Sprawdziliśmy również jak wygląda pobór mocy podczas obciążenia oraz w czasie wykonywania mało wymagających czynności. Następnie na podstawienie naszych pomiarów obliczyliśmy sprawność zasilacz. Jak widzimy, posiadany certyfikat jest jak najbardziej zasłużony. Przy obciążeniu 50% sprawność w obydwu przypadkach jest w granicach 92%.
Na zakończenie prezentujemy Wam wynik temperatur na wylocie zasilacza:
Temperatury są raczej standardowe, co oznacza, że wentylator dobrze radzi sobie z grzejącymi się komponentami.
Oraz pobór w czasie czuwania:
