PC Power and Cooling Silencer MK III 1200 W – test zasilacza

Wykonaliśmy pomiary napięć podczas obciążenia, kiedy na naszej platformie był jednocześnie uruchomiony program Prime95 w trybie Large FFT oraz 3DMark Vantage (pozwala wykorzystać Quad SLI). Pracował on łącznie trzy godziny, w czasie których wykonaliśmy trzy pomiary poszczególnych napięć. Następnie sprawdziliśmy pracę PSU podczas spoczynku (uruchomiony komunikator, przeglądarka), tutaj także wykonaliśmy trzy pomiary w godzinowych odstępach. Na wykresach zobaczycie skrajne wartości w stresie oraz idle. Przypomnijmy sobie jak wygląda norma ATX 2.3 (według niej wyskalowaliśmy poniższe wykresy):

• 3.3V +/- 5% 3.14V - 3.46V
• 5V +/- 5% 4.75V - 5.25V
• 12V +/- 5% 11.40V - 12.60V

Wyniki pomiarów dla linii +3,3V i +5V

Jak wiecie linie te odpowiadają w naszych komputerach głównie za działanie pamięci RAM, dysków twardych oraz urządzeń podłączonych do USB. Pomiary napięcia +3,3V dokonywałem na kablu ATX 24PIN, a +5V na wtyczce MOLEX.

W przypadku zasilacza PC Power and Cooling Silencer MK III 1200 W wahania napięć dla linii +3,3V i 5V okazują się minimalne. Różnice napięcia w czasie spoczynku wynoszą 0,03 V, pod obciążeniem zamykają się w granicach 0,04 V. W przypadku linii +5V rozbieżności są jeszcze mniejsze w spoczynku i wynoszą 0,02 V oraz 0,05 V w stresie. Przy dzisiejszych konfiguracjach sprzętowych linie te mają dużo mniejsze znaczenie, jednak nie można pozwolić sobie na wahania graniczące z poziomem bezpieczeństwa. Widzimy, że wahania występują, jednak są one zgodne z normą ATX 2.3.

Wyniki pomiarów dla linii +12V

Teraz najważniejsze pomiary, ponieważ właśnie ta linia odpowiada za najważniejsze komponenty komputera. Pomiarów dokonaliśmy w dwóch punktach pomiarowych: wtyczce MOLEX oraz wtyczce PCI-E 6-PIN.

Jak wiemy właśnie m.in. te wyniki ustalają rankingi wszelkich zasilaczy. Wahania, jakie zanotowaliśmy przy odczycie z gniazda MOLEX wynoszą: 0,02 V w spoczynku oraz 0,06 V w stresie co jest rezultatem wręcz doskonałym, jak na tak wymagającą platformę testową. Przy bardziej obciążonym złączu PCI-E 6-PIN zmiany napięcia zamknęły się w przedziale 0,03 V oraz 0,09 V, co oznacza, że mieściły się one bez problemu w granicach zgodności z normą ATX 2.3.

Hałas

Jeśli chodzi o hałas to wentylator do ok. 50% obciążenia (600 W) pracuje w trybie pasywny, czyli się nie obraca. Po przekroczeniu tej granicy zaczyna się powoli kręcić, jednak jest zagłuszany przez inne komponenty. Dopiero przy maksymalnym obciążeniu uzyskuje około 1400 RPM.

Sprawdziliśmy również jak wygląda pobór mocy podczas obciążenia oraz w czasie wykonywania mało wymagających czynności. Następnie na podstawienie naszych pomiarów obliczyliśmy sprawność zasilacz. Jednostka ta otrzymała certyfikat 80Plus Platinum. Co to oznacza? Sprawdziliśmy. Wyniki poniżej.

Rzeczywiście jednostka PC Power and Cooling Silencer MK III 1200 W spełnia założenia certyfikatu 80Plus Plstinum. Wartości są nawet sporo większe od zakładanego minimum.

Na zakończenie prezentujemy Wam wynik temperatur na wylocie zasilacza:

Temperatury są wyjątkowo niskie, jak na jednostkę o takiej mocy. Wartości pokazane na wykresie nie są groźne i na pewno nie wpłyną na żywotność poszczególnych elementów.

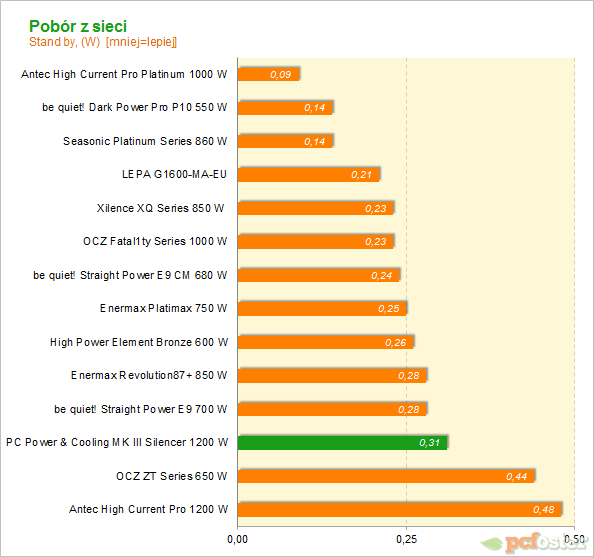

Pobór w trybie czuwania należy do niskich w naszym zestawieniu, jednak odbiega o około 0,15 W od czołówki.
