NeoTEC Maximus M11-600W – test zasilacza

Wykonaliśmy pomiary napięć podczas obciążenia, kiedy na naszej platformie był jednocześnie uruchomiony program Prime95 w trybie Large FFT oraz 3DMark Vantage (pozwala wykorzystać Quad SLI). Pracował on łącznie trzy godziny, w czasie których wykonaliśmy trzy pomiary poszczególnych napięć. Następnie sprawdziliśmy pracę PSU podczas spoczynku (uruchomiony komunikator, przeglądarka), tutaj także wykonaliśmy trzy pomiary w godzinowych odstępach. Na wykresach zobaczycie skrajne wartości w stresie oraz idle. Przypomnijmy sobie jak wygląda norma ATX 2.3 (według niej wyskalowaliśmy poniższe wykresy):

• 3.3V +/- 5% 3.14V - 3.46V
• 5V +/- 5% 4.75V - 5.25V
• 12V +/- 5% 11.40V - 12.60V

Wyniki pomiarów dla linii +3,3V i +5V

Jak wiecie linie te odpowiadają w naszych komputerach głównie za działanie pamięci RAM, dysków twardych oraz urządzeń podłączonych do USB. Pomiary napięcia +3,3V dokonywałem na kablu ATX 24PIN, a +5V na wtyczce MOLEX.

W przypadku zasilacza NeoTEC Maximus M11-600W wahania napięć dla linii +3,3V i 5V okazują się bardzo małe. Różnice napięcia w czasie spoczynku wynoszą 0,02 V, pod obciążeniem zamykają się w granicach 0,06 V. W przypadku linii +5V rozbieżności są co ciekawe jeszcze mniejsze i wynoszą 0,02 V w spoczynku oraz 0,05 V w stresie. Przy dzisiejszych konfiguracjach sprzętowych linie te mają dużo mniejsze znaczenie, jednak nie można pozwolić sobie na wahania graniczące z poziomem bezpieczeństwa. Różnice w porównaniu do innych testowanych u nas konstrukcji są dosyć duże, jednak zupełnie nie groźne.

Wyniki pomiarów dla linii +12V

Teraz najważniejsze pomiary, ponieważ właśnie ta linia odpowiada za najważniejsze komponenty komputera. Pomiarów dokonaliśmy w dwóch punktach pomiarowych: wtyczce MOLEX oraz wtyczce PCI-E 6-PIN.

Jak wiemy właśnie m.in. te wyniki ustalają rankingi wszelkich zasilaczy. Wahania, jakie zanotowaliśmy przy odczycie z gniazda MOLEX wynoszą: 0,11 V w spoczynku oraz 0,14 V w stresie co jest bardzo dobrym rezultatem, jak na tak wymagającą platformę testową. Przy bardziej obciążonym złączu PCI-E 6-PIN zmiany napięcia zamknęły się w przedziale 0,05 V oraz 0,14 V, co oznacza, że mieściły się one bez problemu w granicach zgodności z normą ATX 2.3.

Hałas

W kwestii poziomu hałasu generowanego przez NeoTEC Maximus M11-600W  jest całkiem dobrze do czasu większe obciążenia. Wentylator o średnicy 140 mm przy maksymalnym obciążeniu staje się trochę uciążliwy i może nam przeszkadzać. Jak widzimy granica wynosi 50% obciążenia, po przekroczeniu której śmigła obracają się już z prędkością generującą spory szum.

Sprawdziliśmy również jak wygląda pobór mocy podczas obciążenia oraz w czasie wykonywania mało wymagających czynności. Następnie na podstawienie naszych pomiarów obliczyliśmy sprawność zasilacz. Zasilacz nie posiada żadnego certyfikatu, który potwierdziłby sprawność ponad 80%. Jednak jak widzimy poniżej, wcale nie jest tak najgorzej:

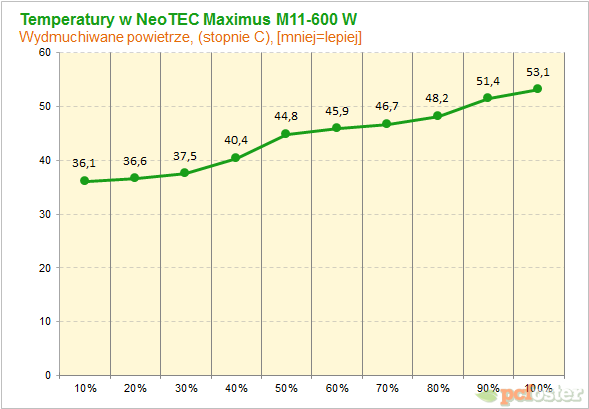

Na zakończenie prezentujemy Wam wynik temperatur na wylocie zasilacza:

Temperatury są raczej standardowe, co oznacza, że wentylator dobrze radzi sobie z grzejącymi się komponentami.

Oraz pobór w czasie czuwania:
