LC1000 V2.3 LEGION X2 1000 W – test zasilacza

Główna, niemodularna wiązka kabli składa się z następujących wtyczek:

• 1x 20 +4 pin na długości 55 cm
• 2x 4 +4 pin na długości 55 cm
• 1x 8 pin EPS na długości 55 cm
• 1x 6 pin PCIe na długości 65 cm
• 1x 6 +2 pin PCIe na długości 55 cm

Oprócz tego mamy zestaw sześciu odpinanych kabli w skład, których wchodzą następujące wtyczki:

• 4x SATA (na długości 50, 65, 80 i 95 cm)
• 4 x SATA (na długości 50, 65, 80 i 95 cm)
• 4x SATA (na długości 50, 65, 80 i 95 cm)
• 4x Molex, 1x FDD (na długości 50, 65, 80, 95 i 110 cm)
• 1x 6 pin PCIe, 1x 6 +2 pin PCIe (na długości 65 i 55 cm)
• 1x 6 pin PCIe, 1x 6 +2 pin PCIe (na długości 65 i 55 cm)

Dzięki tak bogatemu okablowaniu będzie można bez problemu zbudować konfigurację multi-GPU składającą się nawet z trzech kart graficznych.

Kabel z wtyczką 24 pin ma 55 cm długości, co powinno być wystarczające w obudowach typu mini i midi tower, żeby poprowadzić wiązkę za tacą płyty głównej. W modelach większych będzie to pewne ograniczenie, przez co przewód możliwe, że będzie musiał pozostać w komorze głównej obudowy. Zdecydowanie za krótki okazuje się kabel 8 pin, do zasilania CPU, którego na pewno nie uda nam się ukryć za wspomnianą tacą. Brakuje nam tutaj mniej więcej 5 – 10 cm długości.

Reszta przewodów posiada standardową długość, dzięki czemu podłączenie kart graficznych, dysków czy napędów jest wygodne. Kable posiadają czarny oplot, który dobrze chroni poszczególne przewody. Kończy się on jednak kilka centymetrów przed wtyczką i jest przyklejony za pomocą czarnej taśmy izolacyjnej. Same wtyczki mają standardowe kolory (czarne i czerwone) i są dodatkowo opisane, dzięki czemu nie pomylimy się w czasie podłączania.

Wnętrze

Poniżej prezentujemy Wam zdjęcia z wnętrza zasilacz. Jego otwarcie wiąże się oczywiście z utratą gwarancji, o czym przestrzegamy przyszłych posiadaczy (takie restrykcje obowiązują praktycznie u wszystkich producentów).

LC-POWER wykorzystał do chłodzenia swojego PSU wentylator produkowany przez Young Lin Tech Co o nazwie DFB132512H. Ma on 135 mm średnicy i wykorzystuje łożysko kulkowe. Jego parametry prądowo-napięciowe to 0,25 A i 12 V. Producent podaje, że maksymalna prędkość obrotowa wynosi 1850 RPM, przy przepływie na poziomie 91,16 CFM i natężeniu hałasu 36,20 dB.

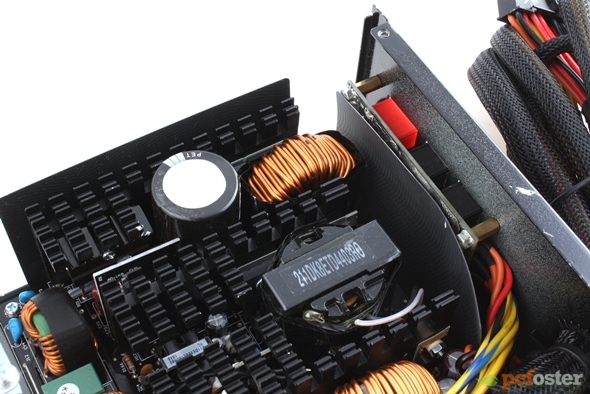

Samo wnętrze można zakwalifikować do bardzo dobrze zorganizowanych, a zarazem bogato zagospodarowanych. W oczy rzucają nam się liczne, czarne radiatory, dwie cewki oraz duży transformator. Po bokach umieszczono folię ochronną, aby zapobiec ewentualnym zwarciom. Sama płytka PCB nie należy do największych, a poszczególne elementy są ciasno „upakowane” przez co trudno je rozpoznać.

Po stronie pierwotnej widzimy dwa dławiki, trzy kondensatory typu X i cztery typu Y. Mają one parametry 450 V i pojemność 560 uF. Niestety nie znamy ich marki. Oprócz tego mamy bezpiecznik i warystor MOV. Przetwornica DC-DC znajduje się w pobliżu gniazda zasilania i odgrodzona jest metalową osłoną.

Po stronie wtórnej umieszczono kondensatory firmy Nippon-Chemicon oraz Nichicon. Układ zabezpieczający zawiera wszystkie niezbędne funkcje, które są teraz w zasadzie standardem przy zasilaczach komputerowych. Przypomnijmy tylko, że mamy tutaj m.in.:

• Zabezpieczenie UVP – Under Voltage Protection zabezpiecza przed zbyt niskim napięciem na liniach wyjściowych. Jest spotykane znacznie rzadziej niż OVP, ponieważ zbyt niskie napięcie nie uszkadza zasilanych podzespołów, może jednak wpłynąć negatywnie na ich stabilność.
• Zabezpieczenie OCP – Over Current Protection zabezpiecza przed zbyt wysokim prądem na linii. Zapobiega przeciążeniu stabilizatora, co mogłoby spowodować uszkodzenie zasilacza. Zabezpieczenie to wymagane jest przez normę ATX12V
• Zabezpieczenie OPP – Over Power Protection to zabezpieczenie zasilacza przed przeciążeniem (nie ograniczając się do poszczególnych linii).
• Zabezpieczenie OTP – Over Temperature Protection zabezpiecza przed przegrzaniem zasilacza, często związane jest z OLP. Zabezpieczenie to wymagane jest przez normę ATX12V.
• Zabezpieczenie OVP – Over Voltage Protection jest to zabezpieczenie wymagane przez normę ATX12V. Zabezpiecza ono przed zbyt wysokim napięciem na linii wyjściowej i uszkodzeniem zasilanych podzespołów.
• Zabezpieczenie SCP – Short Circuit Protection jest to zabezpieczenie przeciwzwarciowe, po wykryciu zwarcia odłącza zasilacz. Jako zwarcie przyjmuje się opór mniejszy niż 0,1Ω. Każdy zasilacz musi posiadać to zabezpieczenie.

LC-POWER korzysta z komponentów wysokiej jakości, do których trudno mieć jakiekolwiek zastrzeżenia.
