Enermax Revolution X’t 730 W – test zasilacza

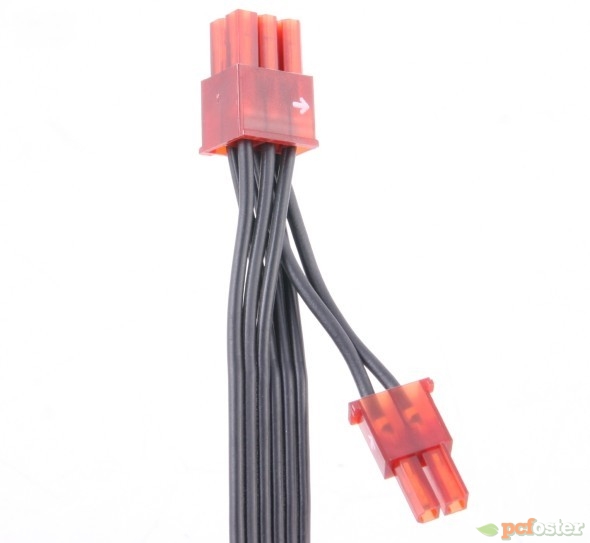

Zasilacz Revolution X’t 730 W od Enermaxa oferuje odpowiednią liczbę złącz w stosunku do oferowanej mocy. Również długość poszczególnych kabli jest wystarczająca. Odległości pomiędzy wszystkimi złączami wynoszą 150 mm, co jest bardzo wygodne podczas podłączania wtyczek. Zastosowano tutaj przewody 18AWG, które są zgodne ze specyfikacją ATX. Przypomnijmy, że mamy tutaj do czynienia z okablowaniem półmodułowym, czyli na stałe są zamontowane te kable, które są niezbędne, natomiast pozostałe możemy dowolnie odpinać. Wtyczki PCIe zostały pomalowane na czerwono, a pozostałe na czarno. Dużym plusem jest płaski profil kabli, co ułatwia ich układanie w obudowie i pomaga utrzymać dobry przepływ powietrza.

Rozplanowanie wiązek zasilających:

• ATX12V 24-pin (20+4) [55cm]
• EPS12V 8-pin / ATX12V 4-pin [60cm]
• PEG 8-pin / PCI-E 6-pin [45cm]
• PEG 8-pin / PCI-E 6-pin [45cm]
• PEG 8-pin / PCI-E 6-pin [50cm]*
• PEG 8-pin / PCI-E 6-pin [50cm]*
• Molex 4-pin [45cm] - Molex 4-pin [60cm] - Molex 4-pin [75cm] - Molex 4-pin [90cm] - Floppy 4-pin [105cm]*
• Serial-ATA [45cm] - Serial-ATA [60cm] - Serial-ATA [75cm] - Serial-ATA [90cm]*
• Serial-ATA [45cm] - Serial-ATA [60cm] - Serial-ATA [75cm] - Serial-ATA [90cm]*

* - wiązka odpinana

Ilość poszczególnych wtyczek:

• 1 x ATX12V 24-pin (20+4)
• 1 x EPS12V 8-pin / ATX12V 4-pin
• 4 x PCI-E 6-pin
• 4 x Molex 4-pin
• 8 x Serial-ATA
• 1 x Floppy 4-pin

Cała platforma została zaprojektowana i wykonana przez Enermaxa. Pierwszą rzeczą na którą trzeba zwrócić uwagę jest dosyć rzadko zapełniona płytka drukowana oraz brak radiatorów po stronie wtórnej. W tym miejscu widzimy dwa przetworniki DC-DC, które generują szyny 3,3 V i 5 V.

Przejściowy etap filtrowania rozpoczyna się już w gnieździe zasilania, gdzie zastosowano parę kondensatorów typu Y. Dalej już na głównej płytce PCB mamy kolejne dwa kondensatory typu X i Y, dwa dławiki i niewielki warystor MOV. Ten niewielki element jest bardzo istotny w ochronie podzespołów przed skokami napięcia z sieci.

Dalej widzimy dwa równoległe mostki prostownicze GBU806, które wspólnie mogą obsłużyć do 16 A prądu. Poza tym mamy dwa mosfety Vishay SIHF22N60E-E3 i diodę CREE C3D06060A, której zadaniem jest kształtowanie prądu sinusoidalnego. Większość kondensatorów tutaj to modele Panasonic (400 V, 390 uF, 85 C). Po stronie pierwotnej mamy dwa Vishay SIHF22N60E-E3, które pracują jako przełączniki. Mamy także układ Champion CM6802 IC, który jest połączeniem kontrolera PFC/PWM.

Jak już wspomnieliśmy po stronie wtórnej nie ma radiatorów. Mamy za to drugą płytkę PCB, która posiada cztery tranzystory (dwie pary I nfineon BSC028N06NS FET) do korekcji szyny +12 V i parę konwerterów DC-DC do generowanie drobnych szyn. Te wykorzystują pięć M3006Ds i kontroler APW7159 PWM.

Wszystkie kondensatory elektrolityczne w obwodzie wtórnym są firmy CapXon. Poza tym znaleźliśmy także modele polimerowe Enesol na VRM. Układ Weltrend WT7502V został przylutowany bezpośrednio do głównej płytki drukowanej i zapewnia on podstawowe zabezpieczenia zasilacza.

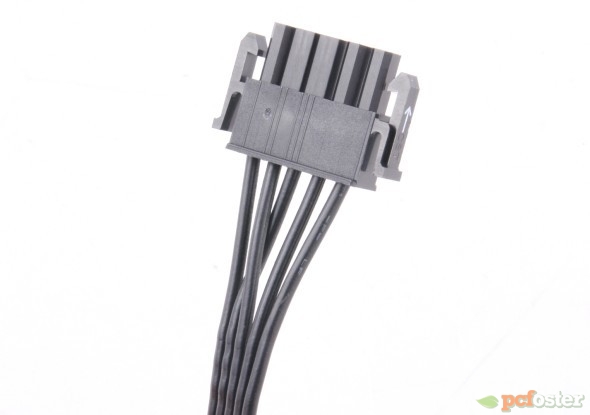

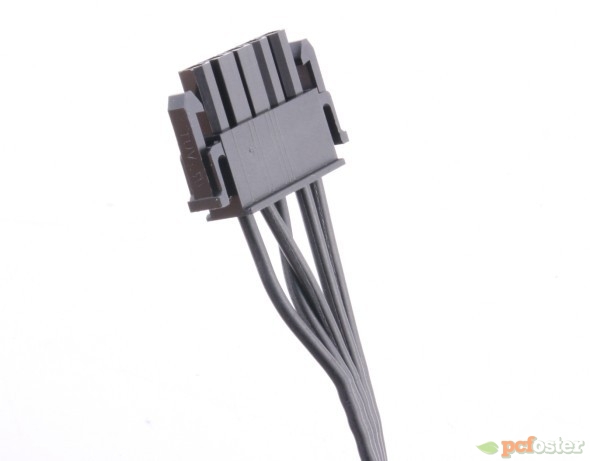

Kolejna dodatkowa płytka PCB oferuje złącza modularnego okablowania. Mamy tam dwa bardzo wydajne kondensatory polimerowe. Ogólna jakość lutowania jest na dobrym poziomie, chociaż zauważyliśmy kilka niedokładności.

Wentylator chłodzący dostarczony jest przez Enermaxa. Dokładny jego typ to D142512M-0A (139mm, 12 V, 0,45). Wykorzystuje on łożysko Twister i jest stosunkowo cichy.
