Antec HCP-750 High Current Pro 750 W – test zasilacza

Wykonaliśmy pomiary napięć podczas obciążenia, kiedy na naszej platformie był jednocześnie uruchomiony program Prime95 w trybie Large FFT oraz 3DMark Vantage (pozwala wykorzystać Quad SLI). Pracował on łącznie trzy godziny, w czasie których wykonaliśmy trzy pomiary poszczególnych napięć. Następnie sprawdziliśmy pracę PSU podczas spoczynku (uruchomiony komunikator, przeglądarka), tutaj także wykonaliśmy trzy pomiary w godzinowych odstępach. Na wykresach zobaczycie skrajne wartości w stresie oraz idle. Przypomnijmy sobie jak wygląda norma ATX 2.3 (według niej wyskalowaliśmy poniższe wykresy):

• 3.3V +/- 5% 3.14V - 3.46V
• 5V +/- 5% 4.75V - 5.25V
• 12V +/- 5% 11.40V - 12.60V

Wyniki pomiarów dla linii +3,3V i +5V

Jak wiecie linie te odpowiadają w naszych komputerach głównie za działanie pamięci RAM, dysków twardych oraz urządzeń podłączonych do USB. Pomiary napięcia +3,3V dokonywałem na kablu ATX 24PIN, a +5V na wtyczce MOLEX.

W przypadku zasilacza Antec HCP-750 wahania napięć dla linii +3,3V i 5V okazują się stosunkowo niewielkie. Różnice pomiędzy spoczynkiem, a obciążeniem zamykają się w granicach 0,13V. W przypadku linii +5V rozbieżności są minimalnie większe i wynoszą 0,15V. Przy dzisiejszych konfiguracjach sprzętowych linie te mają dużo mniejsze znaczenie, jednak nie można pozwolić sobie na wahania graniczące z poziomem bezpieczeństwa. Tutaj taka sytuacja nie występuje i możemy być spokojni o stabilne działanie komputera.

Wyniki pomiarów dla linii +12V

Teraz najważniejsze pomiary, ponieważ właśnie ta linia odpowiada za najważniejsze komponenty komputera. Pomiarów dokonaliśmy w dwóch punktach pomiarowych: wtyczce MOLEX oraz wtyczce PCI-E 6-PIN.

Jak wiemy właśnie m.in. te wyniki ustalają rankingi wszelkich zasilaczy. Wahania, jakie zanotowaliśmy przy odczycie z gniazda MOLEX wynoszą: 0,1 V, co jest bardzo dobrym rezultatem, jak na tak wymagającą platformę testową. Przy bardziej obciążonym złączu PCI-E 6-PIN zmiany napięcia zamknęły się w przedziale 0,24 V, co oznacza, że mieściły się one bez problemu w granicach zgodności z normą ATX 2.3.

Hałas

W kwestii poziomu hałasu generowanego przez Antec HCP-750 jest całkiem nieźle. Chłodzenie robi się słyszalne dopiero przy 50% obciążeniu, natomiast wcześniej trudno stwierdzić jego pracę. Dochodząc do maksymalnego wykorzystania oferowanej mocy hałas wzrasta, jednak nie powinien przeszkadzać podczas codziennych zajęć.

Sprawdziliśmy również jak wygląda pobór mocy podczas obciążenia oraz w czasie wykonywania mało wymagających czynności. Następnie na podstawienie naszych pomiarów obliczyliśmy sprawność zasilacz. Zasilacz rzeczywiście oferuje sprawność, jaką potwierdza złoty certyfikat 80Plus. Przypomnijmy, że dla obciążenia 20% musi ona wynosić 87%, dla obciążenia 50% aż 90% i dla obciążenia 100% ponownie 87%. Tutaj te warunki zostają praktycznie spełnione, minimalne braki widzimy przy wartości 170 W, jednak uznajmy to za błąd pomiaru.

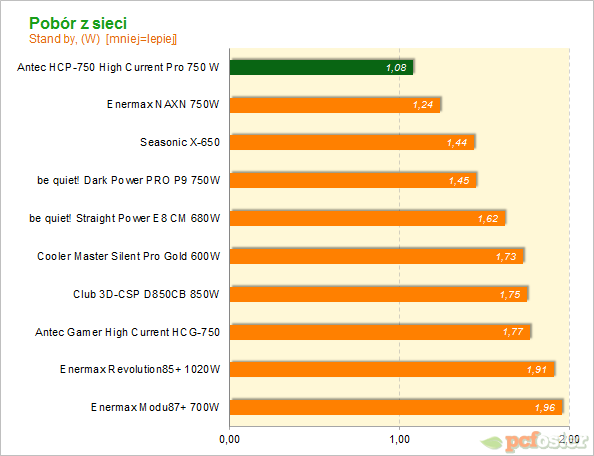

Kolejnym krokiem było sprawdzenie ile mocy będzie pobierała nasza jednostka w czasie czuwania. Wynik zachwyca:

Na zakończenie prezentujemy Wam wynik temperatur na wylocie zasilacza:
