Enermax MAXREVO 1350 W - test zasilacza

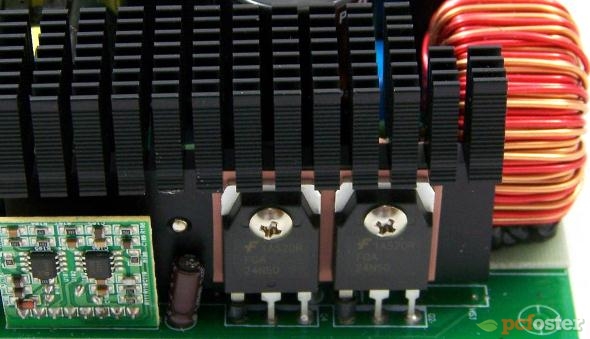

Po otwarciu zasilacza nasz wzrok przykuwa duża ilość czarnych, aluminiowych radiatorów, które mają za zadanie odprowadzić olbrzymią ilość ciepła, która będzie się wytwarzać podczas obciążenia. Połączenie ich z wentylatorem „Twister Bearing” (0,75 A, 12 V) pozwala na skuteczne chłodzenie. Cała konstrukcja opiera się na tylko jednej płytce PCB.

Po stronie pierwotnej widzimy trzy kondensatory firmy Matsushita (Panasonic) przystosowane do pracy w temperaturze 105 stopni Celsjusza. Pozostałe ich parametry to 330 uF i 400V. Również tutaj znajdziemy mostki prostownicze.

Z drugiej strony widzimy kondensatory RubyCon oraz Nippon Chemi-Con, co oznacza, że zgodnie z zapewnieniami producenta wszystkie są produkcji japońskiej.

Możemy również dowiedzieć się więcej o zastosowanym wentylatorze. Jest to model PD1402512H, produkowany przez Power Cooler i posiada łożysko typu twister. Może on pracować z prędkością od 900 do 2000 RPM. Dodajmy, że MaxRevo wykorzystuje dobrą i sprawdzoną przez Enermaxa technologię HeatGuard, która podtrzymuje działanie wentylatora po wyłączeniu komputera, aby schłodzić wewnętrzne komponenty.

Nowe produkty Enermaxa korzystają z rozwiązania o nazwie Copper-Bridge Array, które eliminuje typowe połączenie podzespołów wewnątrz jednostek za pomocą zwykłych przewodów i tym samym gwarantuje większą stabilność napięć (wzrost o 3%).

Zasilacze spełnią również wymagania specyfikacji serwerowej „SSI Power Supply Design Guide”. Przy okazji serii Modu87+ i Pro87+ został opatentowany silny transformator o wysokiej gęstości magnetycznej i zastąpił stosowany do pewnego czasu projekt opierający się na dwóch lub większej ilości transformatorów. W jednostkach o tak dużej mocy zmiana ta była koniecznością. Warto wspomnieć również o projekcie FMQ-Design (Full-Zone Magnetic Quadrant Transformer Design), który umożliwia wykorzystanie wszystkich, czterech ćwiartek transformatora (a nie jak do tej pory zaledwie jednej). Taka koncepcja pozwala uzyskać sprawność na poziomie 94%, co skutkuje certyfikacją 80Plus Gold.

Ogólna jakość wykonania zarówno od strony zewnętrznej, jak i wewnętrznej jest bardzo dobra. Eleganckie wykończenie i duża dbałość o szczegóły widoczna chociażby w miejscach lutowania pozwala nam zdecydowanie wyżej ocenić jednostkę MaxRevo od m.in. NAXN, do której mieliśmy kilka uwag. Musimy przyznać, że nowe PSU Enermaxa jest jednym z najlepiej wykonanych, które widzieliśmy do tej pory.

Zasilacz został wyposażony w szereg zabezpieczeń: OCP, UVP, OVP, OPP, OTP, SCP oraz SIP.

Model MaxRevo 1350 W posiada sześć linii +12 V

Powyższa tabelka może wzbudzić pewne wątpliwości, dlatego pokusimy się o komentarz. MaxRevo 1350 W posiada sześć linii +12 V. Wtyczka 24-pin jest na +12V1, natomiast 8-pin od zasilania CPU jest na +12V2. Dalej mamy bardziej skomplikowaną sytuację: kable modułowe PCIe oraz 4 +4-pin zasilania można podłączyć do +12V3, +12V4, +12V5 lub +12V6. Tutaj decyzja należy do nas. Natomiast modułowe kable z wtyczkami SATA zasilane są z szyny +12V4 lub +12V6. Szczegóły widzicie poniżej:
