Test zasilacza Xigmatek NRP-PC702 700W

Wykonaliśmy pomiary napięć podczas obciążenia, kiedy na naszej platformie był jednocześnie uruchomiony program Prime95 w trybie Large FFT oraz 3DMark Vantage (pozwala wykorzystać Quad SLI). Pracował on łącznie trzy godziny, w czasie których wykonaliśmy trzy pomiary poszczególnych napięć. Następnie sprawdziliśmy pracę PSU podczas spoczynku (uruchomiony komunikator, przeglądarka), tutaj także wykonaliśmy trzy pomiary w godzinowych odstępach. Na wykresach zobaczycie skrajne wartości w stresie oraz idle. Przypomnijmy sobie jak wygląda norma ATX 2.3 (według niej wyskalowaliśmy poniższe wykresy):

• 3.3V +/- 5% 3.14V - 3.46V
• 5V +/- 5% 4.75V - 5.25V
• 12V +/- 5% 11.40V - 12.60V

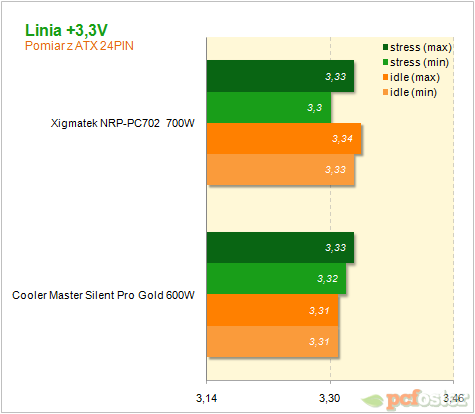

Wyniki pomiarów dla linii +3,3V i +5V
Jak wiecie linie te odpowiadają w naszych komputerach głównie za działanie pamięci RAM, dysków twardych oraz urządzeń podłączonych do USB. Pomiary napięcia +3,3V dokonywałem na kablu ATX 24PIN, a +5V na wtyczce MOLEX.

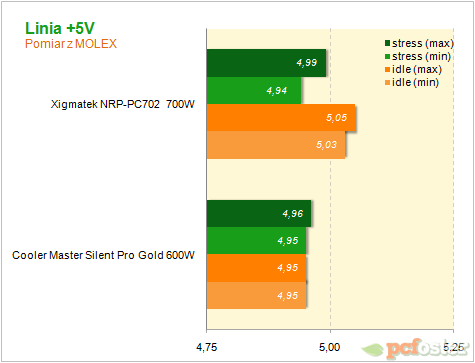

W przypadku Xigmatek NRP-PC702 700W  wahania napięć dla linii +3,3V i 5V okazują się niewielkie. Różnice pomiędzy spoczynkiem, a obciążeniem zamykają się w granicach 0,03V. W przypadku linii +5V rozbieżności są jeszcze mniejsze i wynoszą 0,02V. Przy dzisiejszych konfiguracjach sprzętowych linie te mają dużo mniejsze znaczenie, jednak nie można pozwolić sobie na wahania graniczące z poziomem bezpieczeństwa.

Wyniki pomiarów dla linii +12V
Teraz najważniejsze pomiary, ponieważ właśnie ta linia odpowiada za najważniejsze komponenty komputera. Pomiarów dokonaliśmy w dwóch punktach pomiarowych: wtyczce MOLEX oraz wtyczce PCI-E 6-PIN.

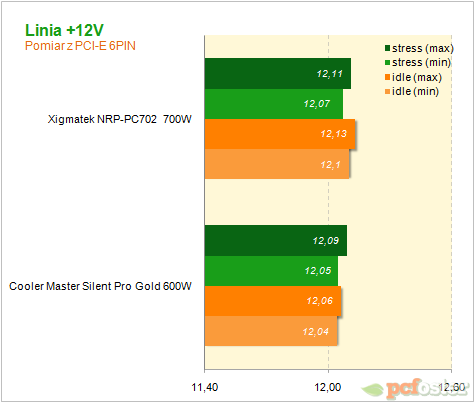

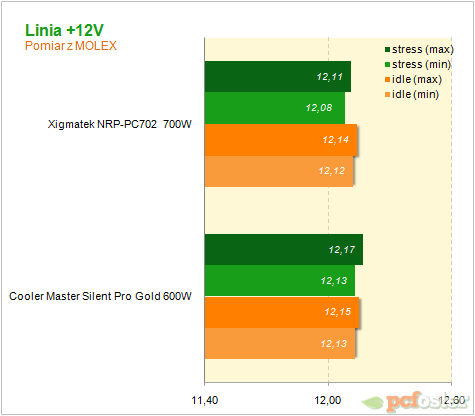

Jak wiemy właśnie te wyniki ustalają rankingi wszelkich zasilaczy. Wahania, jakie zanotowaliśmy przy odczycie z gniazda MOLEX wynoszą: 0,03 V co jest dobrym rezultatem. Przy bardziej obciążonym złączu PCI-E 6-PIN zmiany napięcia zamknęły się w przedziale 0,04 V, co oznacza, że mieściły się one bez problemu w granicach zgodności z normą ATX 2.3. Jednostka ta okazuje się nie tylko mocna, ale również stabilna. Wynik można nazwać prawie idealnym.

Hałas

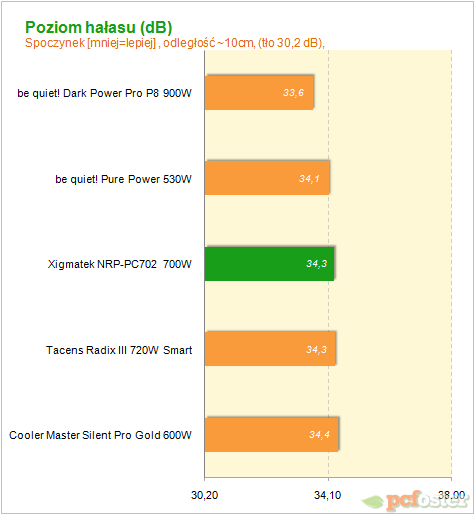

Co do poziomu hałasu generowanego przez Xigmatek NRP-PC702 700W jest naprawdę dobrze – stojąc od niego dalej niż 0,6 m okazuje się być praktycznie niesłyszalny. Na potwierdzenie wykorzystałem nasz sonometr CEM DT-5582, którego dokładność wynosi ±1,4dB. W spoczynku przy tle o wartości 30,2 dB wynik uzyskany przez zasilacz Xigmatek to 34,3 dB.
Dodatkowo sprawdziliśmy głośność pracy podczas stresu (wyłączając na kilka sekund wentylatory GPU) i wyniosła ona 44,5 dB. Pomiar wykonaliśmy z odległości około 10 centymetrów, co pozwala w miarę dokładnie odczytać wartość i zestawić produkty w celu porównania.

Jak mieliście okazję przekonać się powyżej Xigmatek NRP-PC702 700W spisuje się zdecydowanie lepiej niż tego można by oczekiwać. Układ regulacji napięcia działa bez zarzutu, dzięki czemu linie 12V są stabilne. Wahania w przypadku 3.3/5V są troszkę większe, jednak bez problemu mieszczą się w dopuszczalnych granicach. Przy obciążeniu wynoszącym mniej niż 50-60% zasilacz był prawie niesłyszalny. Niestety później wentylator znacząco przyspiesza i przypominamy sobie o jego istnieniu.
