Super Flower Golden Silent 500 W – test zasilacza

Wykonaliśmy pomiary napięć podczas obciążenia, kiedy na naszej platformie był jednocześnie uruchomiony program Prime95 w trybie Large FFT oraz 3DMark Vantage (pozwala wykorzystać Quad SLI). Pracował on łącznie trzy godziny, w czasie których wykonaliśmy trzy pomiary poszczególnych napięć. Następnie sprawdziliśmy pracę PSU podczas spoczynku (uruchomiony komunikator, przeglądarka), tutaj także wykonaliśmy trzy pomiary w godzinowych odstępach. Na wykresach zobaczycie skrajne wartości w stresie oraz idle. Przypomnijmy sobie jak wygląda norma ATX 2.3 (według niej wyskalowaliśmy poniższe wykresy):

• 3.3V +/- 5% 3.14V - 3.46V
• 5V +/- 5% 4.75V - 5.25V
• 12V +/- 5% 11.40V - 12.60V

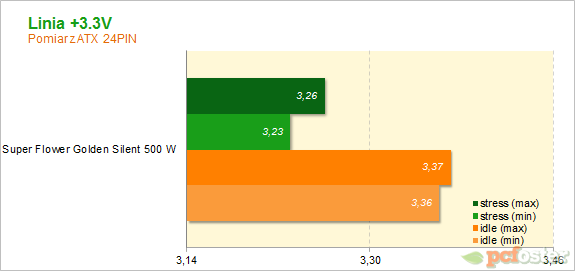

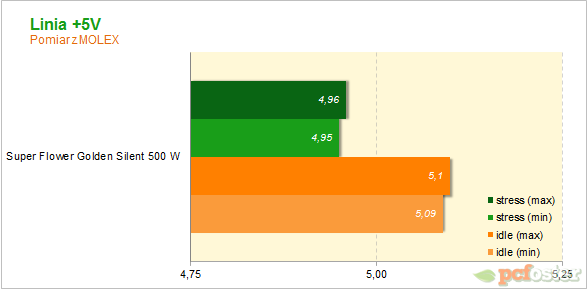

Wyniki pomiarów dla linii +3,3V i +5V

Jak wiecie linie te odpowiadają w naszych komputerach głównie za działanie pamięci RAM, dysków twardych oraz urządzeń podłączonych do USB. Pomiary napięcia +3,3V dokonywałem na kablu ATX 24PIN, a +5V na wtyczce MOLEX.

W przypadku zasilacza Golden Silent 500 W wahania napięć dla linii +3,3V i 5V okazują się prawie zerowe. Różnice napięcia w czasie spoczynku wynoszą 0,01 V,a pod obciążeniem wynoszą 0,03 V. W przypadku linii +5V rozbieżności są również nieznaczne i wynoszą 0,01 V. Przy dzisiejszych konfiguracjach sprzętowych linie te mają dużo mniejsze znaczenie, jednak nie można pozwolić sobie na wahania graniczące z poziomem bezpieczeństwa. Widzimy, że wahania występują, jednak są one zgodne z normą ATX 2.3.

Wyniki pomiarów dla linii +12V

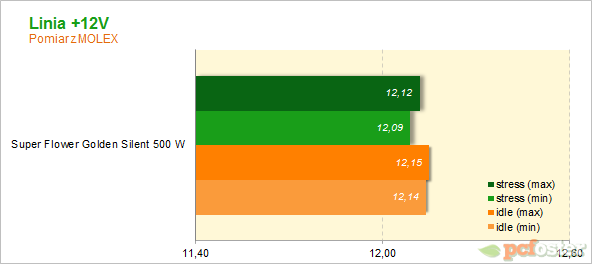

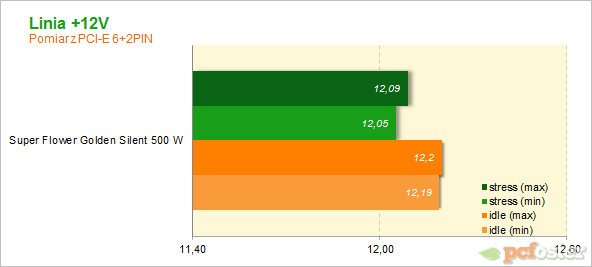

Teraz najważniejsze pomiary, ponieważ właśnie ta linia odpowiada za najważniejsze komponenty komputera. Pomiarów dokonaliśmy w dwóch punktach pomiarowych: wtyczce MOLEX oraz wtyczce PCI-E 6-PIN.

Jak wiemy właśnie m.in. te wyniki ustalają rankingi komputerowych zasilaczy. Wahania, jakie zanotowaliśmy przy odczycie z gniazda MOLEX wynoszą: 0,01 V w spoczynku oraz 0,03 V w stresie co jest rezultatem całkiem dobrym, jak na tak wymagającą platformę testową. Przy bardziej obciążonym złączu PCI-E 6-PIN zmiany napięcia zamknęły się w przedziale 0,01 V oraz 0,04 V, co oznacza, że mieściły się one w granicach zgodności z normą ATX 2.3.

Hałas

Zastosowany w Golden Silent 500 W system chłodzenia pasywnego zapewnia w 100% bezgłośną pracę zasilacza przy dowolnym obciążeniu.

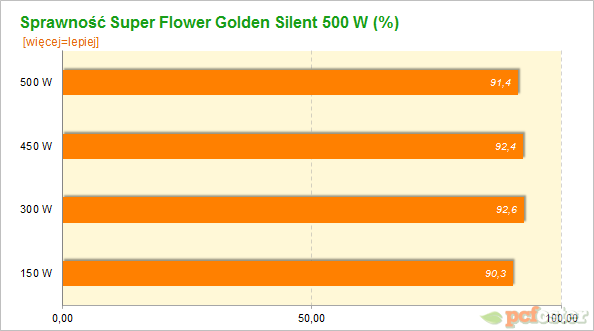

Sprawdziliśmy również jak wygląda pobór mocy podczas obciążenia oraz w czasie wykonywania mało wymagających czynności. Następnie na podstawienie naszych pomiarów obliczyliśmy sprawność zasilacz. Wyniki poniżej.

Jak pokazują nasze pomiary sprawność zasilacz Golden Silent 500 W jest rzeczywiście zgodna z certyfikatem 80Plus Platinum. Wyniki powyżej 92% to już spora oszczędność na rachunkach za prąd.

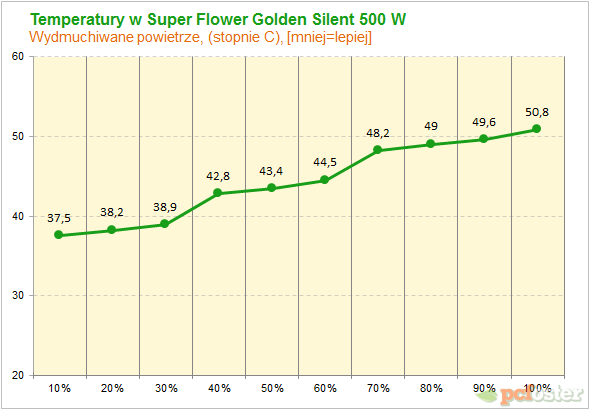

Na zakończenie prezentujemy Wam wynik temperatur na wylocie zasilacza:

Temperatury są bardzo niskie w porównaniu do konkurencji. Widać tutaj wyraźną granicę obciążenia ok. 40%, gdzie jednostka mocniej się grzeje, jednak przy maksymalnym obciążeniu temperatura wynosi ~50 st. C.

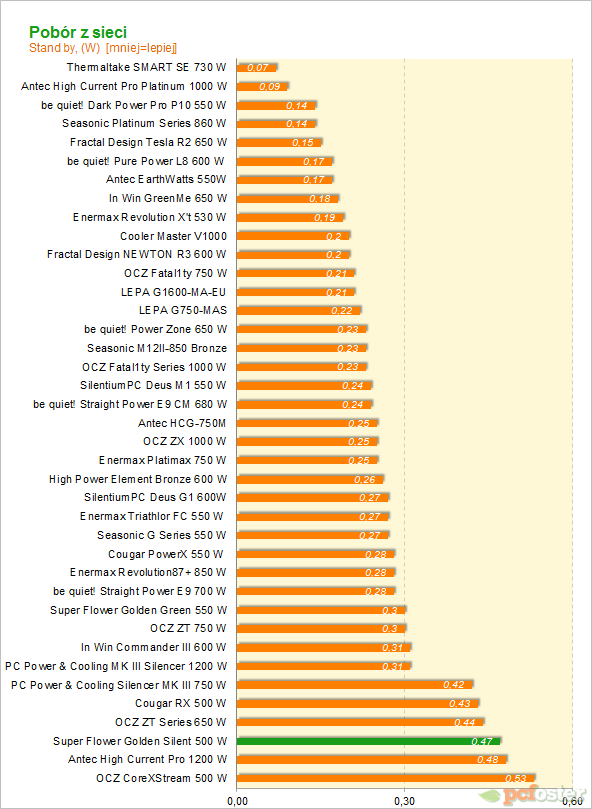

Pobór w trybie czuwania wynosi poniżej 0,5 W.
