Super Flower Golden Silent 500 W – test zasilacza

Producent przygotował nam w tym zasilaczy półmodularne okablowanie. Oznacza to, że część przewodów jest na stałe połączona z Golden Silent, a niektóre możemy odpinać. W skład kabli stałych wchodzą:

• Kabel z wtyczką ATX 20 +4 pin o długości 565 mm
• Kabel z wtyczką 4 +4 pin EPS12V o długości 620 mm

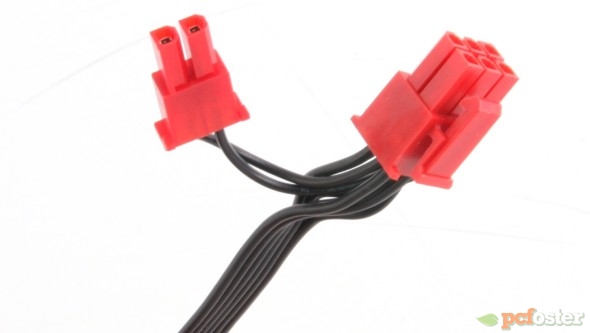

• Kabel z wtyczkami 6 pin PCIe/6+ 2 pin PCIe o długości 570+145 mm

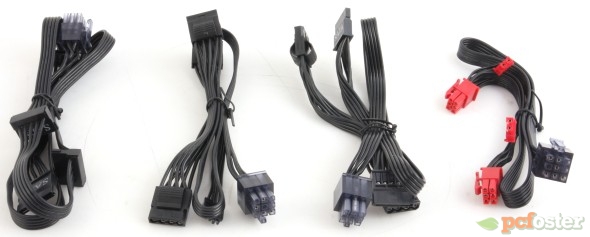

W skład kabli odpinanych wchodzą:

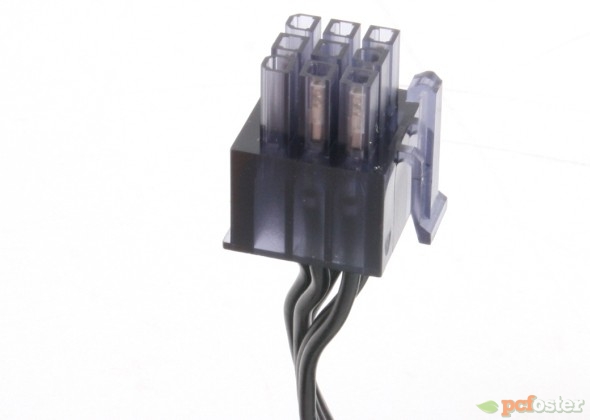

• Kabel z wtyczką 6 pin PCIe/6+2 pin PCIe o długości 550 + 105 mm

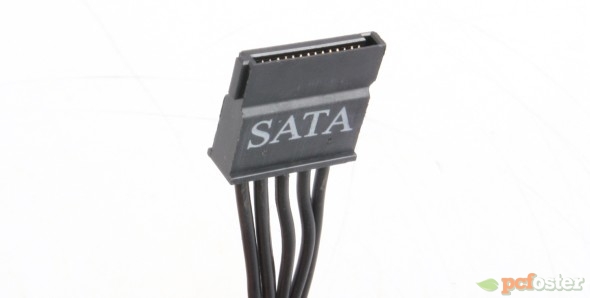

• Kabel z wtyczkami 4x SATA o długości 550 + 110 +110 +110 mm
• Kabel z wtyczkami 2x SATA i 2x Molex o długości 550 + 110 + 110 + 110 mm
• Kabel z wtyczkami 3x Molex i 1x FDD o długości 550 + 110 + 110 + 110 mm

Z tego co widzimy zasilacz Super Flower oferuje zadowalającą, jak na jednostkę o tej mocy ilość złącz PCIe. Jeżeli chodzi o długość kabli to mamy małe zastrzeżenia do tego z wtyczką ATX. Naszym zdaniem do komfortowego podłączenia potrzebujemy minimum 600 mm, podobnie jak w przypadku PCIe. Również odległości pomiędzy wszystkim złączami modułowymi są zbyt małe (110 mm). Zaleca się, żeby wynosiły 150 mm. Zastosowano tutaj przewody 16 AWG.

Zasilacz posiada pojedynczą szynę +12 V, która może dostarczy prawie całą moc zasilacz. Mniejsze szyny są stosunkowo słabe, ponieważ ich maksymalna moc wynosi sumarycznie 100 W. Jednak w zasilaczu o maksymalnej mocy 600 W jest to wystarczające.

W zasilaczu Golden Silent 500 W zastosowano platformę Kingwin STR-500. Po otworzeniu jednostki widzimy, że pod dużym radiatorem umieszczono kolejne dwa rozpraszacze ciepła. Pierwszy z nich jest dedykowany dla APFC Mosfet, a drugi dla głównych tranzystorów. Poza tym widzimy tutaj konwerter LLC, który ma zapewnić wyższą wydajność. Możemy to stwierdzić po dławikach toroidalnych po stronie wtórnej.

Przy gnieździe zasilania nie umieszczono elementów do przejściowego etapu filtrowania, jak ma to miejsce w większości zasilaczy. Wszystkie znajdują się dopiero na głównej płytce drukowanej. Znajdujemy tam dwie cewki, trzy kondensatory typu X i cztery kondensatory typu Y. Niestety zabrakło jakiegokolwiek warystora MOV.

Mostek prostowniczy jest pasywnie chłodzony za pomocą dwóch radiatorów. W skład APFC wchodzi jeden Mosfet IPW50R140CP i dioda C3D10060. Wykorzystane tutaj kondensatory są od firmy Nippon Chemi-Con i zostały „ubrane” w opaski termokurczliwe. Konwerter APFC ma oznaczenie NCP1653A IC, a kontroler PWM to ICE3B0565.

Po stronie wtórnej umieszczono cztery IPP023N04N do regulacji szyny +12 V z której generowane są mniejsze szyny, dzięki regulacji dwoma modułami DC-DC. Wszystkie kondensatory są od Nippon i w większości to modele polimerowe.

Na przedniej płytce modułowej umieszczono dwa kondensatory elektrolityczne Nippon, które mają za zadanie zmniejszyć tętnienia prądu. Lutowanie w tym miejscu jest bardzo staranne, podobnie jak na głównej płytce PCB.
