Shuttle SX79R5 – test mini PC

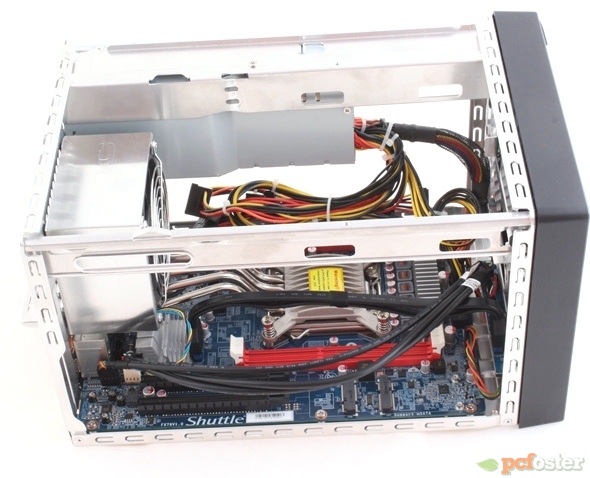

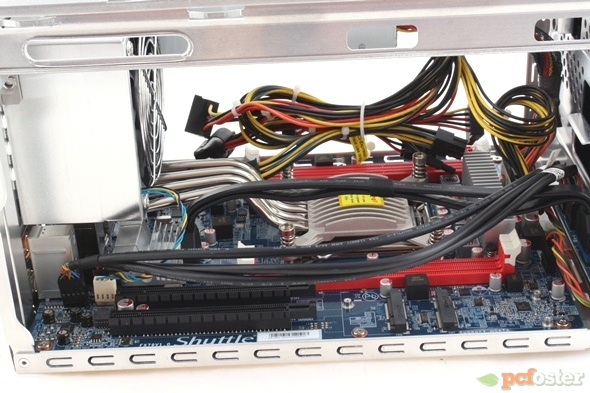

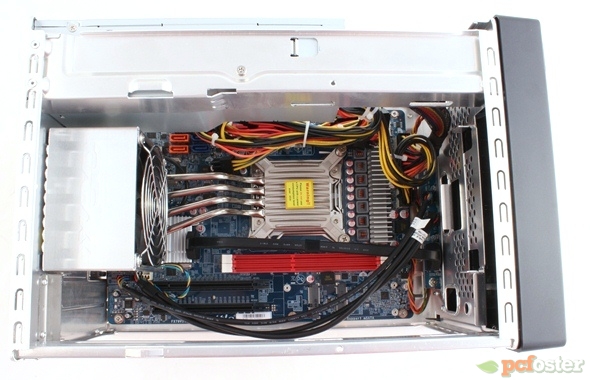

Aby dostać się do środka SX79R5 wystarczy odkręcić cztery szybkośrubki znajdujące się z tyłu urządzenia i zdjąć całościową obudowę (połączona góra i dwa boki). Wnętrze zostało bardzo starannie przygotowane, tak, aby zapewnić dobrą cyrkulację powietrza. W tak małej obudowie jest to bardzo istotne. Szkoda, że gniazda USB 3.0 czy audio, które łączą się z panelem frontowym umieszczono wyraźnie z tyłu obudowy. Przez to musimy prowadzić przewody przez całą długość urządzenia, co jak się okaże nie jest do końca wygodne przy montażu pamięci czy karty graficznej.

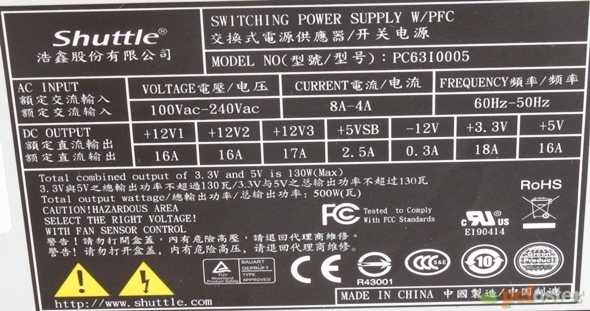

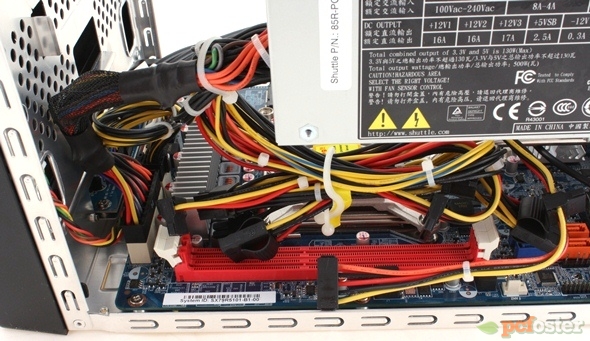

W środku umieszczono zasilacz o mocy 500 W, który wyróżnia się wysoką sprawnością na poziomie 80Plus Bronze (ponad 80%). Oferuje on kable (niestety bez oplotów) z wtyczkami, które pozwolą na zasilenie najwydajniejszych akceleratorów GPU, jak np. GeForce GTX 580 czy Radeon HD 7970. Dokładnie mamy 4x złącze SATA (po 2 sztuki na kabel), 2x złącze Molex oraz 2x złącze PCIe 6-pin. Oprócz tego wtyczka ATX 24-pin i EPS 8-pin są już podłączone do płyty głównej. Wspomniany zasilacz wykorzystuje do chłodzenia wentylator o średnicy 50 mm, który jest cichszy niż montowane w poprzednich komputerach jednostki 40 mm.

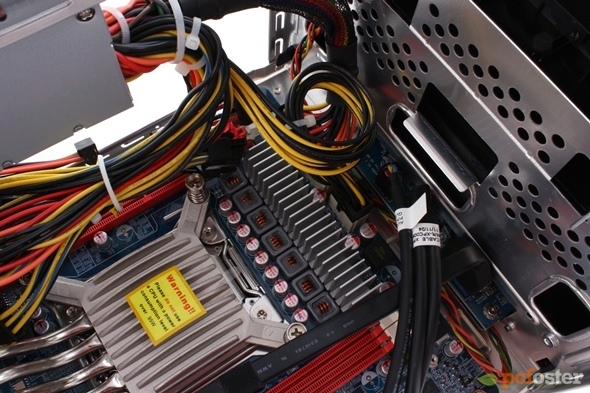

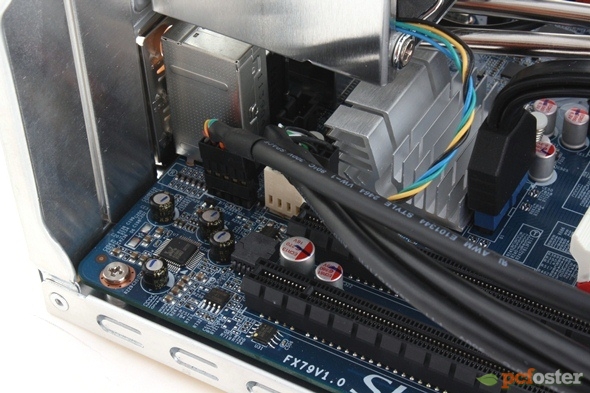

Nie da się ukryć, że Shuttle przygotowując ten model miał na myśli najbardziej wymagających użytkowników. Świadczy o tym chipset X79, który eliminuje wszelkie ograniczenia i rozszerza liczbę kanałów pamięci do czterech typu DDR3-1600. Jest on chłodzony pasywnie za pomocą niewielkiego aluminiowego radiatora, który według producenta w zupełności wystarczy, a tym samym nie powoduje dodatkowego hałasu. Aktywnie chłodzony jest w takim razie tylko procesor oraz zasilacz.

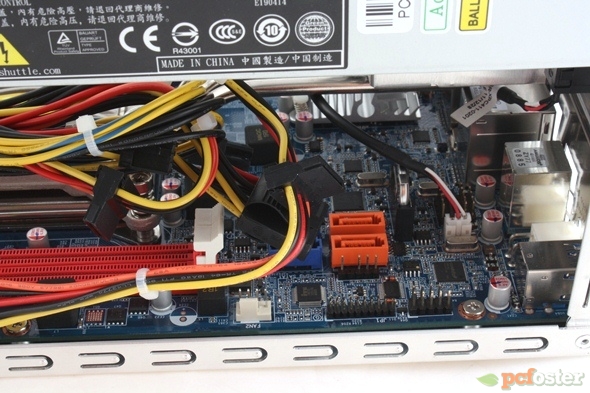

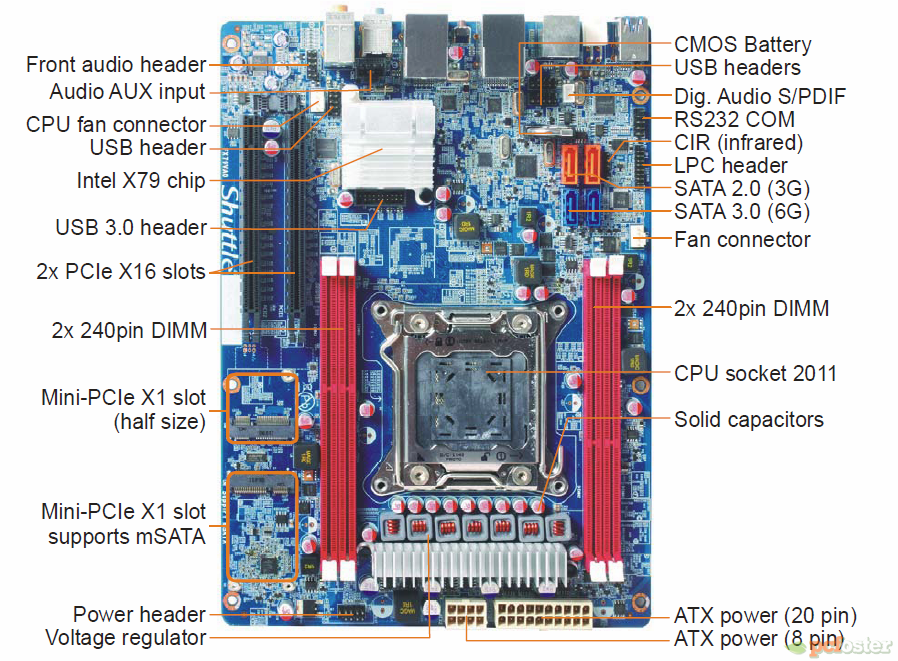

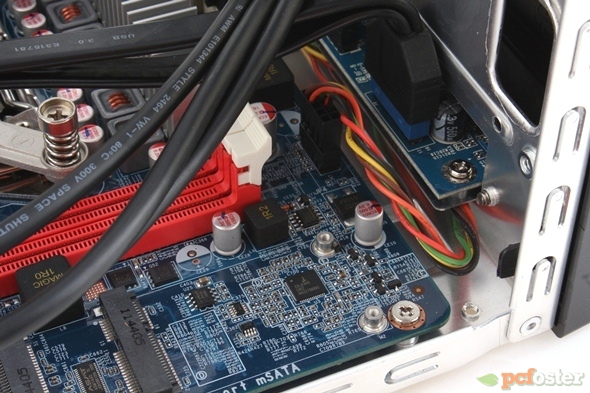

Na płycie o wymiarach 170 x 170 mm łatwo dostrzec cztery porty SATA (2x SATA 6 Gbps oraz 2x SATA 3 Gbps). Dyski mogą pracować w konfiguracji RAID 0,1, 10 i 5. Nie zabrakło również wsparcia dla dwóch slotów mini card. Jeden z nich to slot Mini-PCI-Express, który jest przeznaczony dla kart typu Wireless LAN (sieci bezprzewodowych), natomiast drugi to rozwiązanie combo typu Mini-PCI-Express i mSATA (mini Serial ATA). Pozwala ono na podłączenie dysków SSD.

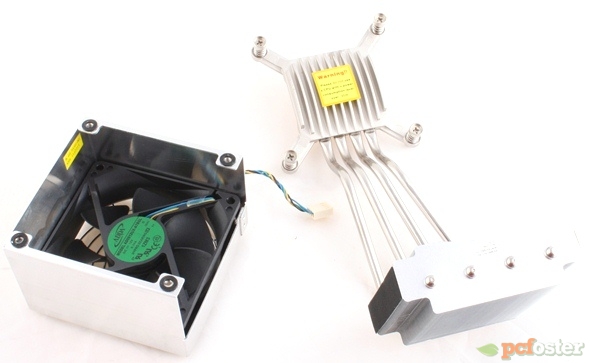

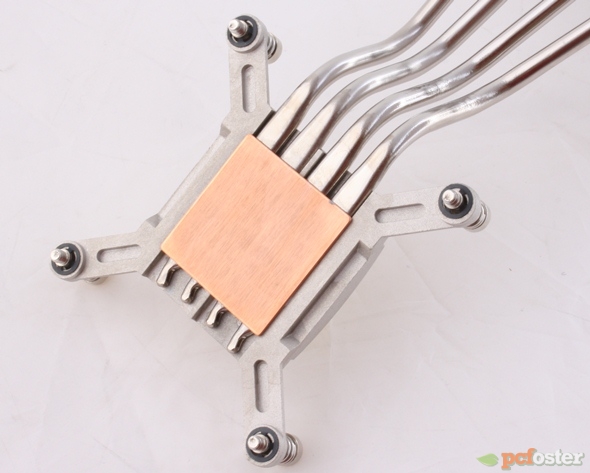

System chłodzenia procesora został oparty na czterech rurkach termoprzewodzących, które mają za zadanie oprowadzić ciepło wytwarzane przez CPU do radiatora, który zamontowany jest z tyłu obudowy. Aby osiągnąć jak największą wydajność zastosowano miedzianą podstawkę. Całość jest zamontowana na socketcie przy pomocy czterech śrub sprężynowych, które pozwalają na szybką instalację procesora.

Producent deklaruje, że SX79R5 generuje jedynie 27,1 dB szumu w trybie idle oraz 27,8 dB w stresie, co wydaje się być rzeczywiście bardzo niską wartością. Podkreślmy jednak, że wartość ta będzie zależna również od karty graficznej, którą zainstalujemy.
