LEPA G750 – test zasilacza

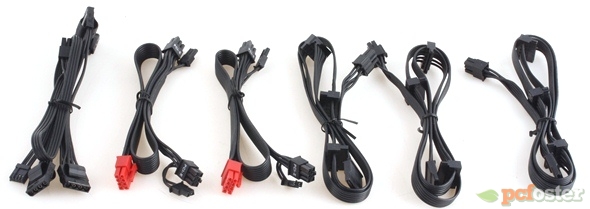

Wszystkie kable zastosowane w zasilaczu LEPA G750 są dosyć długie, a odległości pomiędzy poszczególnymi wtyczkami wystarczające, aby podpiąć poszczególne komponenty. Znajdziemy tutaj cztery złącza PCIe, które pozwalają na zastosowanie konfiguracji multi-GPU, chociaż przy takiej mocy nie pogardzilibyśmy jeszcze dodatkową parą, tak żeby możliwe było wsparcie dla trzech kart graficznych. Ilość złączy SATA jest wystarczająca, nie będziemy się musieli ograniczać w podłączeniu nośników SSD czy dysków twardych. Warto zaznaczyć, że kabel ATX 20+4 pin wykorzystuje grubsze przewody od pozostałych.

Wnętrze

W zasilaczu LEPA G750 filtrowanie EMI poprowadzone jest tylko poprzez dwa kondensatory typu Y. Dalszy etap zachodzi już na płytce PCB, gdzie widzimy dwa kondensatory typu X, dwa typu Y, dwie cewki ferrytowe i jeden warystor MOV. W niedalekiej odległości zamontowano dwa równoległe mostki prostownicze, które posiadają swój dedykowany radiator. Są to dokładnie modele GBU806, które mogą dostarczyć do 8 A.

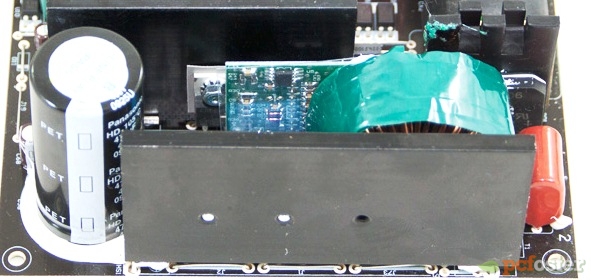

APFC korzysta z dwóch tranzystorów MOSFET IPW60R190E6 i diody C3D06060. Mamy tutaj również pojedynczy kondensator od Panasonica o parametrach 470 uF, 400 V i 105 C. Układem tym zarządza kontroler CM6902 IC, które jest nowszą wersją CM6800.

Głównym tranzystorami są dwa Infineon MOSFET IPW60R099C6, a obok nich dodatkowy STF3NK80Z. Wszystkie połączone są jednym radiatorem.

Po stronie wtórnej za obsługę linii +12 V odpowiada pięć tranzystorów MOSFET IPD031N06L3. Tutaj wszystkie kondensatory pochodzą od firmy Nippon chemii-Con i mogą pracować z temperaturą 105 stopni Celsjusza. Oprócz tego znaleźliśmy jeden polimerowy. Są one montowane na oddzielnych płytkach drukowanych.

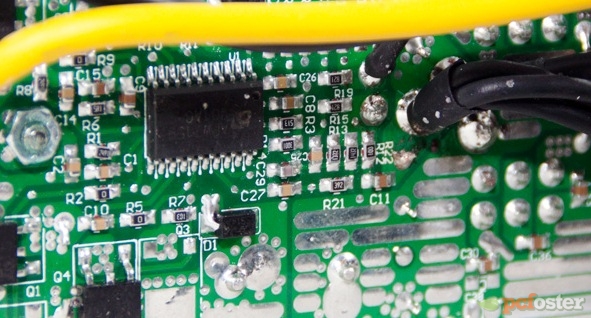

Pomiędzy przewodami znajdziemy jeszcze kontroler IC WT7502, który oferuje podstawowe zabezpieczenia (bez OCP) dla linii +12 V. Wszystkie VRM (Vol¬ta¬ge Re¬gu¬la¬tor Mo¬du¬le) umieszczono bezpośrednio na płytce z gniazdami modułowymi, co ma zapewnić niższe spadki napięcia. Na tej samej płytce, z przodu widzimy liczne kondensatory polimerowe od firmy Enesol (kolor różowy). Trudno stwierdzić, jakiego pochodzenia są modele z czerwonymi i fioletowymi napisami.

Jakość lutowania na głównej płytce PCB jest zadowalająca, jednak widać równicę pomiędzy LEPA G750, a zasilaczem wyższej klasy jak np. Platimax od Enermaxa. Jednak takie szczegóły nie powinny powodować żadnych spadków wydajności.

Zastosowany tutaj wentylator to model Yate Loon Electronic, oznaczony, jako D14BH-12 (12 V, 0.7 A, 2800 RPM, 48,5 dBA).
